誰能幫我看看這是甚么問題？

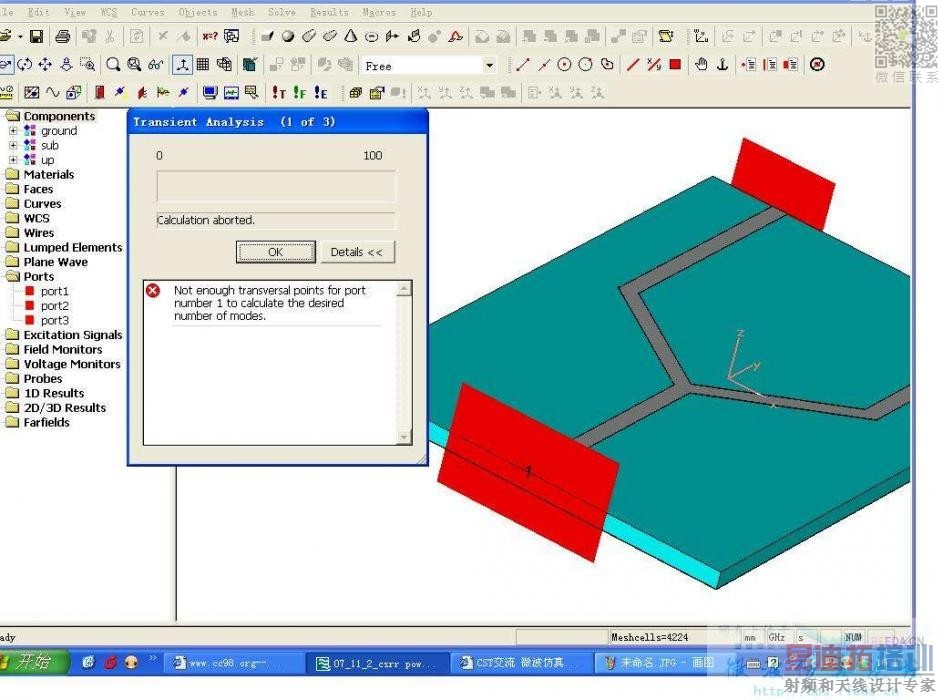

模擬一個功分器，結果端口老設不對，不知道是甚么問題，高手幫忙看看吧，謝謝啊！
端口的橫向尺寸太小，導致橫向點太少。無法計算出實際的模。
可是不管我把端口尺寸改到多大，模擬時還是會是這個問題的
可是不管我把端口尺寸改到多大，模擬時還是會是這個問題的
加密網格劃分，同樣可以加多橫向點數
把模型發上來看看，也許有人能解決你的問題
也可以試試在端口面上多插入幾個點試試，有點它就肯定會以那個點為頂點劃分網格的。
用lumped port應該沒問題的
你這是微帶結構吧，如果是，那么端口的下端應該和接地板對齊－問題所在
其實模型很簡單，就是上面圖上能看到的那個一分二的功分器，都是微帶實現的，可是我把端口的大小怎么改都不行，下面跟地對齊也不行，加密的話一開始算馬上就報錯結束計算了，以前練習中都是這樣設置端口的，好歹都有結果，可是這個怎么改都不能算??！

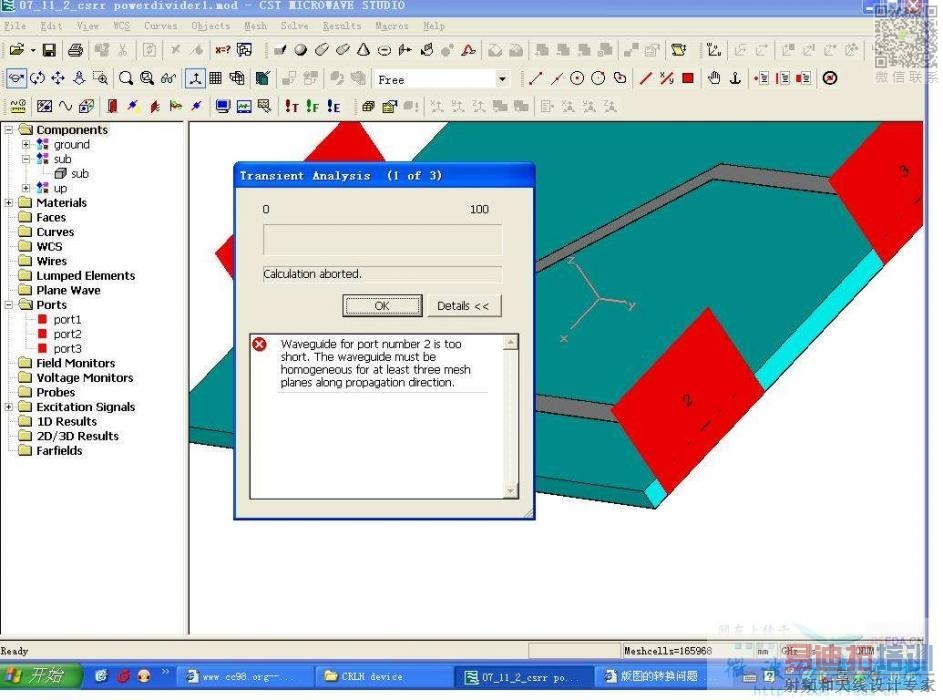

又有新問題了，端口1好像能算了，可端口2同樣設置，就出現如圖問題了，高手指教??！
怎么回事啊，為什么我的帖子總是會有兩個啊，不小心怎么會成這樣了啊?
檢查你的邊界和材料設置
這個我用的都是默認邊界設置，是電邊界條件的，那么應該是甚么邊界呢?材料應該沒問題的吧！
這個應該是網格劃分的問題，加大網格密度應該就沒問題了
LZ再檢查下你的邊界設置、背景材料設置、以及工作頻率的設置，
cyriltighten說：“用lumped port應該沒問題的”
不知道怎么用lumped port?能否指點一下，
我在CST里面好像都是用的Waveport
我也是直接就用那個port的，別的也沒有嘗試過，請指教啊
可以試著把網格加密看看。
網格加的很密了，別人說那樣別的地方會算的很慢，很不劃算的呢
拉伸端口或者改變端口截面尺寸，不知道可不可以
這些方法都試過了，可是還是同樣的問題，沒用啊，神啊，救救我吧
把模型發上來讓大家看看呀！
感覺好像不應該呀！
模型怎么發啊，用附件嗎?最近真是郁悶，CST的問題也解決不了，ADS的問題也一大堆，我怎么就這么挫啊～～～～
把網格加密，另外，功分器的微帶線不要太細了，稍微寬一些試試。
用模型打包 把模型發上來 大家一看就明白了 這個是很簡單的模型
