哪位工程師做過DGS濾波器？請教一個問題
來源：edatop
更新時間：2024-09-02
閱讀：
我用CST仿真了一個雙U型DGS濾波器，阻止頻率在8G左右，但阻止頻帶很窄，調整幾個參數都無法改善效果，誰有這方面的經驗，不吝賜教。
還有一個問題，我將這個雙U型濾波器放置于兩個貼片微帶天線中間，以減弱兩天線單元間的互耦（天線單元諧振于8G左右），但效果并不明顯，不知是因濾波器阻帶過窄，還是有其他原因。煩請有經驗的前輩幫助找找原因。下面附上所建模型。

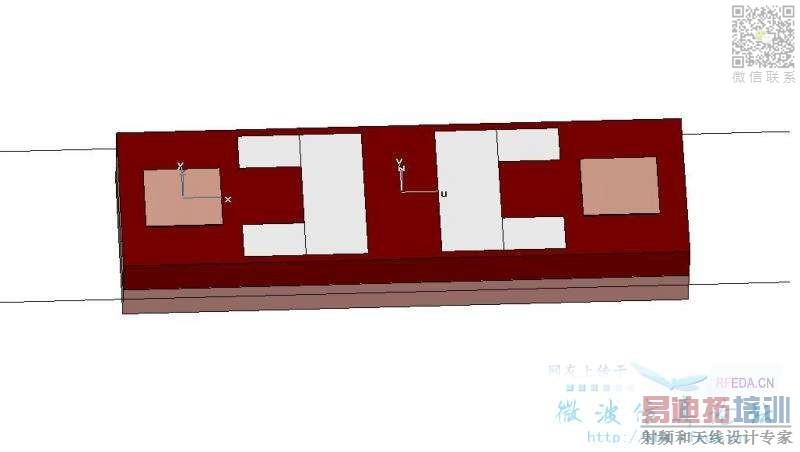

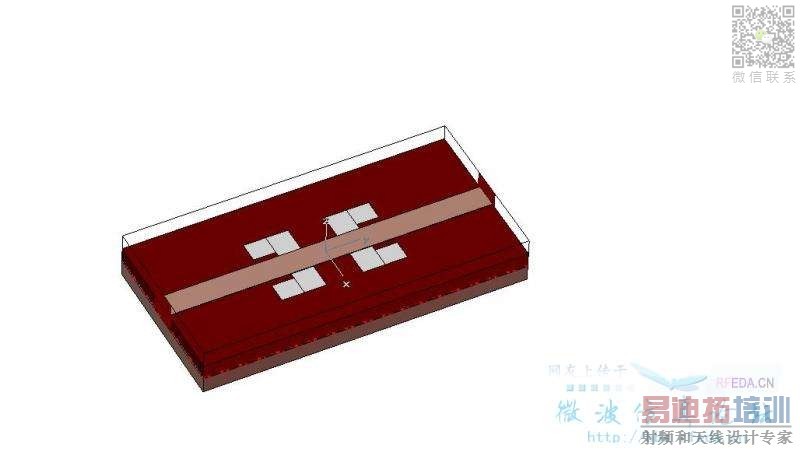

第一幅為測試DGS濾波器的阻帶特性的模型，第二幅為應用濾波器減弱互耦的應用模型
不好意思，第一次上傳圖片，不夠熟練
你這個結構是一個單諧振濾波器，在某一個頻點上會有不錯的效果，s11<-40dB,但是單諧振結構
過渡帶比較寬，ft：fr>1.2（－0.5dB帶寬而言），把中間的結構多幾個，就是一個多諧振的濾波器，但是在展寬帶寬的時候，通帶的s11<-15dB。你試一試把。
還有你這個模型可能會激勵高次模，和交叉極化會比較大，8G的情況我不清楚，如果是300G你這個結構縮比之后不能用，會激勵高次模的，金屬貼片用圓角的就不會了，這個是估計啊，我沒有做過低頻的濾波器，我做的是亞毫米波濾波器。
