磁珠的選型
磁珠選型時應了解需要抑制的噪聲頻率范圍，磁珠工作電路的額定電流，噪聲回路的阻抗特性，磁珠應用電路的特性，應用環境，磁珠的封裝。
01、磁珠的封裝選型
根據磁珠的應用場景不同，選擇合適封裝的物料，可以合理降低成本，優化PCB設計，錯誤的封裝選型，影響濾波性能的同時，還降低了電路的可靠性。
圖1：貼片磁珠的封裝尺寸圖
通常磁珠的結構尺寸越大，承受的電流越大。考慮到磁珠制造工藝，及應用場合影響，高壓大電流電源濾波通常使用插件磁珠、信號線、低電壓小電流電源使用貼片磁珠。

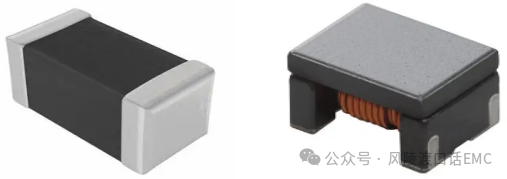

圖2：貼片疊層磁珠與繞線磁珠

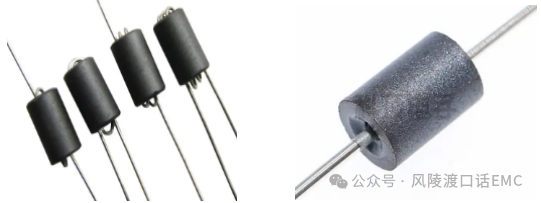

圖3：插件磁珠
02、磁珠的參數選型
磁珠參數的選擇主要關注磁珠額定電流、直流阻抗（DCR）、阻抗頻率曲線。
2.1、磁珠額定電流選擇
磁珠規格書通常都會給出額定電流參數，正常使用時，電路工作電流不能超過磁珠的額定電流，否則可能燒壞磁珠。磁珠的額定電流是溫升電流，一般指自我溫升不超過20℃到40℃的電流，不同的廠家標注會有些差異。
廠家提供的磁珠阻抗頻率曲線，一般是在很小偏置電流下測得，而電流對磁珠的阻抗影響很大。在通過大電流時，隨著偏置電流的增大，磁性材料會出現飽和的特性，導致L降低，從而導致工作區域的偏移，會影響到噪聲的抑制效果，磁珠阻抗隨電流變化曲線如下圖所示：

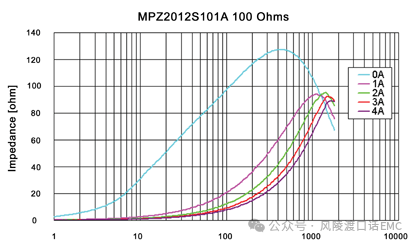

圖4：磁珠阻抗隨電流變化曲線
電感的飽和電流大家一定會關注，而磁珠的額定電流通常會大于飽和電流，造成即使在額定電流范圍內使用，磁珠也會出現飽和的情況，阻抗頻率曲線也會發生偏移。
2.2、磁珠的阻抗選擇
磁珠的阻抗是噪聲抑制的關鍵參數，怎樣選擇合適阻抗的磁珠容易被忽略。有時錯誤的認為阻抗越大越好，600ohm阻抗的磁珠一定比220ohm阻抗的磁珠噪聲抑制效果好，其實并非如此。
正確選擇合適阻抗的磁珠，應該查閱磁珠規格書上的阻抗曲線，并結合抑制噪聲干擾的頻點，選擇在噪聲頻點阻抗較大的型號，而不是選擇標稱值阻抗大的型號。阻抗選擇時還應考慮有用信號的衰減最小原則，對于抑制寬帶噪聲干擾的磁珠，還要考慮磁珠在一定頻帶內的阻抗。

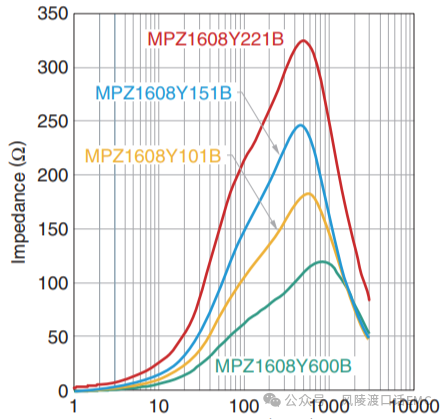

圖5：不同阻抗磁珠的頻率曲線對比
【知識要點說明】：
開關電源產生的噪聲通常是寬帶噪聲，電源上用選下圖藍色的，"矮胖型"，更為平滑，頻點寬，濾波效果更好。時鐘信號產生的噪聲通常是窄帶噪聲，信號線上用選下圖綠色的，"瘦高型"，對有用信號衰減小，對噪聲頻點衰減大。

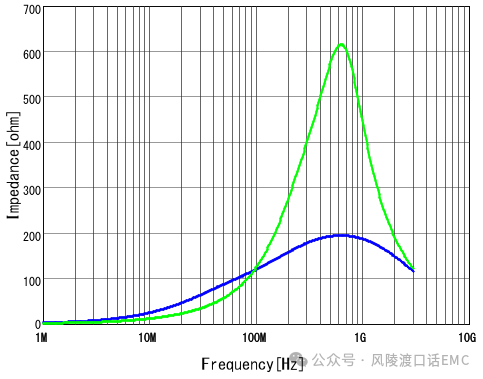

圖6：相同阻抗磁珠的頻率曲線對比
2.3、直流電阻的選擇
直流電阻對磁珠的濾波效果影響較小，直流電阻對磁珠的溫升影響很大，磁珠的阻抗曲線與溫升強相關。選擇合適直流電阻的磁珠對濾波性能影響很大，實際應用中希望磁珠的直流電阻越小越好，阻抗則越大越好。由磁珠的制造工藝可知，磁珠阻抗越大則其直流電阻就越大。

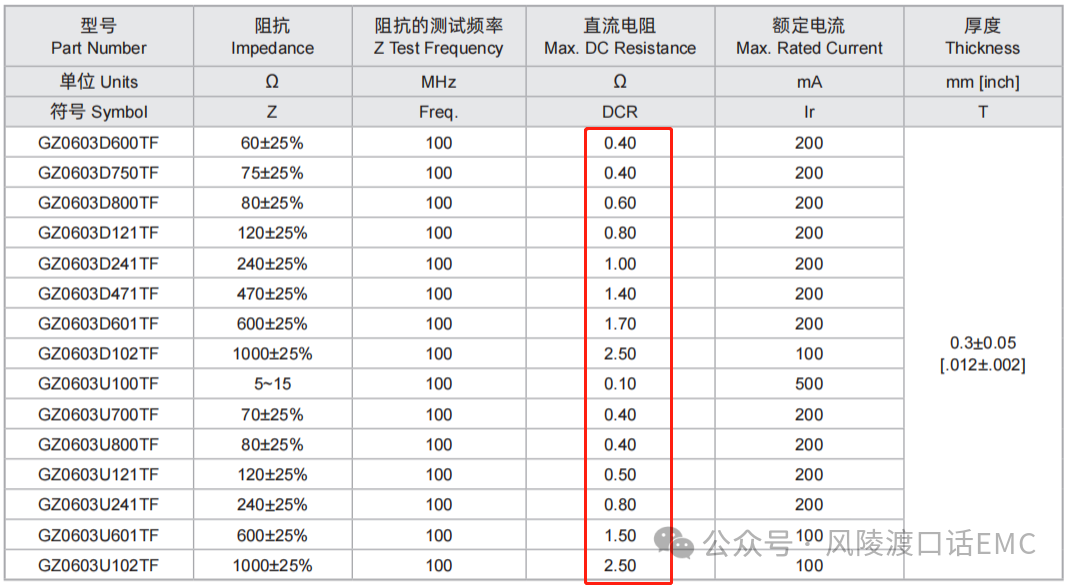

圖7：貼片磁珠規格參數列表
03、磁珠選型注意事項
3.1、額定電流的降額
磁珠的工作電流超過額定電流會損壞磁珠，磁珠實際工作電流接近額定電流，會降低磁珠抑制噪聲的效果。磁珠額定電流的降額業界沒有統一標準，強烈的推薦工作電流小于額定電流的70%。
3.2、磁珠分布電容的影響
磁珠自身的雜散電容降低了磁珠的高頻濾波效果，磁珠的雜散電容與磁珠的制造工藝高度相關。對于應用于低頻濾波的磁珠，雜散電容的影響幾乎可以忽略，應用于高頻濾波的磁珠，雜散電容的影響就很大。

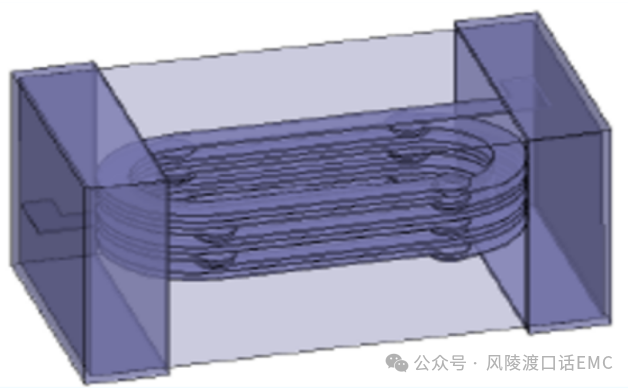

圖8：采用臥式的電極結構（分布電容大）
采用臥式電極結構，分布電容偏大，磁珠的自諧振點也相對偏低，高頻濾波效果相對較差，下圖是采用臥式電極結構磁珠的阻抗頻率曲線。

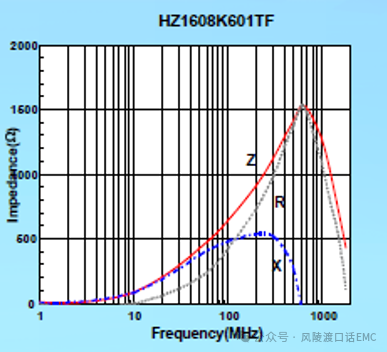

圖9：采用臥式的電極結構阻抗頻率曲線
【重要知識點】：
濾波頻段范圍30MHz-750MHz,高頻特性相對較差。

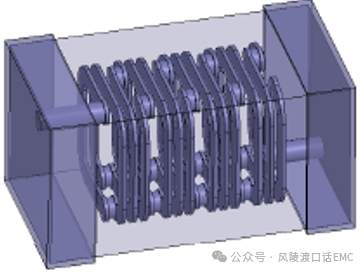

圖10：采用立式的電極結構（分布電容小）
采用立式電極結構，分布電容相對較小，磁珠的自諧振點也相對偏高，高頻濾波效果相對較好，下圖是采用立式電極結構磁珠的阻抗頻率曲線。
圖11：采用臥式的電極結構阻抗頻率曲線
【重要知識點】：
濾波頻段范圍30MHz-1000MHz,高頻特性相對較高，磁珠的高頻特性拓展到1GHz以后，通過工藝的改進也很難再大幅度的提升高頻特性。
3.3、磁珠應用場景安全性
磁珠應用在不同場景下，除關注電氣參數、降額要求之外。應用在高壓大電流場景下的磁珠關注應力損壞、損傷引起的打火，起火的風險。

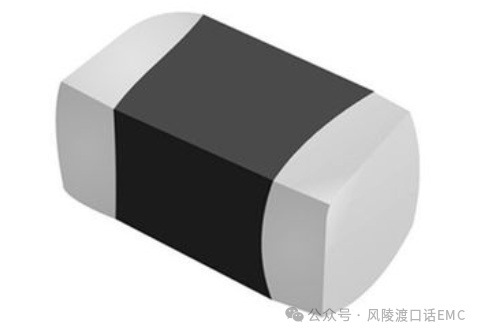

圖12：貼片疊層磁珠
應用在高壓大電流場合下，避免使用上圖封裝的貼片磁珠，上圖封裝磁珠在受到應力損傷、兩端產生壓差時很容易打火，引起高壓部分起火，導致嚴重的安全問題。

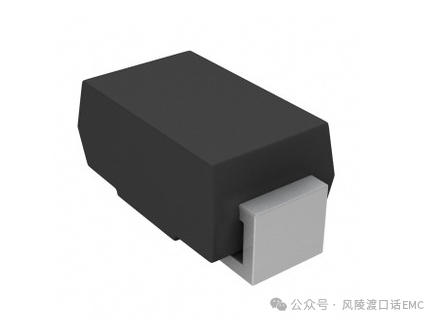

圖13：貼片非疊層磁珠
應用在高壓大電流場合下，建議選擇如圖所示封裝的貼片磁珠，或者選擇插件磁珠，避免應力損傷時，大電流流過時產生高壓打火，引起著火的安規問題。
【重要知識點】
應用在高壓大電流場合下，優選插件磁珠，次選貼片磁珠。
