HFSS場計算器計算結果處理

    4. 計算結果處理

    4.1 計算結果報告圖

    計算器中計算的結果可以是數值也可以在Report Editor 作圖。 操作如下：

    （1）利用場計算器生成一個計算并命名（Named Expression）；

    （2）在當前設計中作一條線 (model or non-model) ；

    （3）在結果報告中將已命名的量在線上作圖；

    （4）創建報告，選擇 Fields；

注：對于不需要線存在的場計算，仍然要使用一條線來激活計算器中輸出的場量。如果沒有 線，Traces 窗口將不會出現 Calculator Expressions 這一項，即使場計算器的結果與坐標位置 無關 ( 如對一個體的積分結果)。

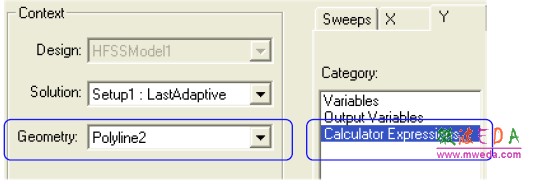

    （5）在 Traces 對話框中定義求解的內容 ( 選擇一條線，即使實際并不需要使用）；

    （6）在 Sweeps 表單中，定義相應的掃描變量與掃描點； 對于需要使用（Geometry）線的計算結果， 采用 NormalizedDistance ，歸一化長度。

    （7）在 X 一欄中設置 “Use Primary Sweep” 。

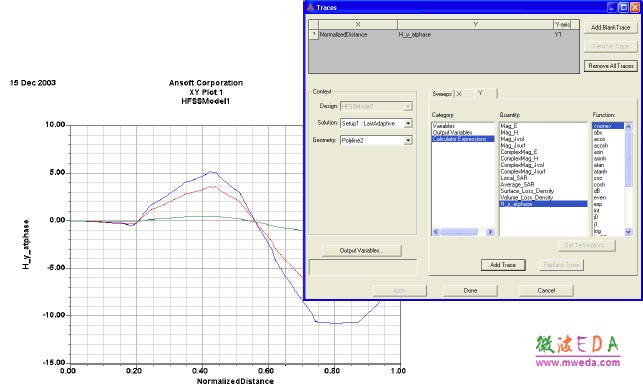

    （8）在 Y 一欄中選擇 Calculator Expressions. 。用戶建立的 Named Expression 場量表達式列在 Quantity 一欄的底部。在Function 中選擇 None。

    （9）點擊 Add Trace 并確認Done 生成報告。
