    3. 場計算器功能介紹

    3.1 算式輸入和確認區

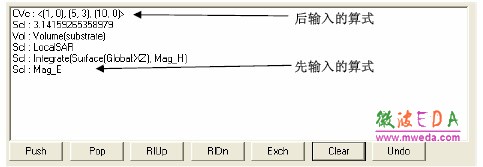

    算式輸入自上而下，最上面算式是最新輸入的，最下面算式的是最先輸入的。 (注意：這與傳統的手持式數學計算其輸入是相反的)

    3.2 算式輸入?yún)^(qū)操作

    算式輸入?yún)^(qū)操作是通過其底部一排按鈕實現的。
    Push：壓棧，將算式顯示區的第一行壓入棧區作緩存。
    Pop：出棧，將棧區中的算式彈出進入算式輸入?yún)^(qū)，算是中原有的第一行刪除。
    Rlup：向上滾動，棧區頂行移動到棧區底部，棧區內其他部分上移。
    Rldn：向下滾動，棧區底行移動到棧區頂部，棧區內其他部分下移。
    Exch：交換，算式區的第一行和第二行上下交換。
    Clear：清除，清除算式輸入?yún)^(qū)的公式。
    Undo：撤銷上一步操作。

    3.3 物理量輸入

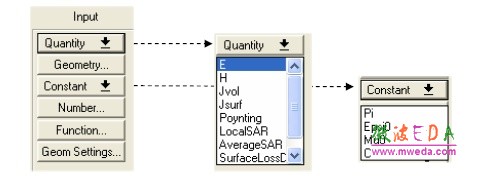

    輸入欄 Input Column 包括所有計算所需的物理量：場數據、幾何結構數據、數值。點擊Qty (quantity)下拉菜單可以輸入當前工程的場數據(如電場、磁場、坡印廷矢量等)。

    所有物理量輸入都是基于當前的激勵情況（在Edit Source 中可以更改場的激勵）

    E：電場；
    H：磁場；
    Jvol：體電流，由如下公式計算，包含傳導和位移電流。

    Jsurf：面電流，由如下公式計算：

    n是面的法線。
    Poynting：坡印廷矢量；

    Local SAR：局部比吸收率和 Average SAR 平均比吸收率，計算如下：

    ρ 是質量密度。

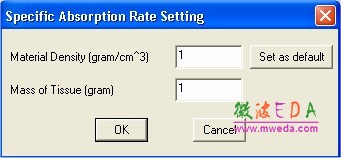

    局部比吸收率是根據初始場量計算得到的，平均比吸收率是對于每個網格點計算包圍該 網格點的小體積的平均 SAR。該體積通過 HFSS > Fields > SAR Setting… 設置確定。

    Surface Loss Density 面損耗密度和Volume Loss Density 體損耗密度：可以直接輸出到 Ansoft ePhysics™ 模塊中進行熱分析的量。通過如下公式計算得到：

    Geometry：計算中所用到的幾何結構。

    Constant：常數選擇在物理和電磁場中常用的常數，如 Pi，E0，U0， C 等。

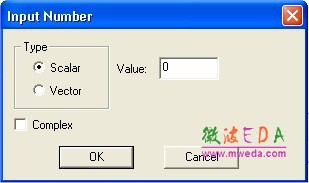

    Number：輸入標量、矢量、復數等計算中用到的數。

    Function：調用預先定義的變量和 HFSS 內部保留的變量。

    Geometry Settings：設置幾何結構的采樣點數。
