10.5 HFSS中創建微帶天線模型

    創建一個長方體，其頂點坐標為（80，80，35），長方體的長、寬、高為 160mm、160mm、75mm，長方體模擬自由空間，因此材質為真空，長方體命名為 Air。創建好這樣的一個長方體之后，設置其四周表面為輻射邊界條件。

    （1）從主菜單欄選擇【Draw】→【Box】命令，或者單擊工具欄 按鈕，進入創建長方 體模型的狀態，在三維模型窗口的任一位置單擊鼠標左鍵確定一個點；然后在 xy 面上移動鼠 標光標，在繪制出一個矩形后單擊鼠標左鍵確定第二個點；最后沿著 z 軸方向移動鼠標光標， 在繪制出一個長方體后單擊鼠標左鍵確定第三個點。此時，彈出長方體“屬性”對話框。

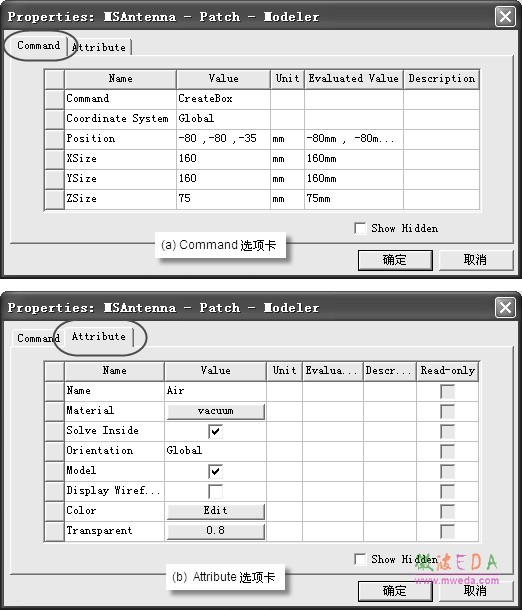

    （2）單擊對話框的 Command 選項卡，在 Position 項對應的 Value 值處輸入長方體的頂點 坐標（80，80，5），在 XSize、YSize 和 ZXize 項對應的 Value 值處分別輸入長方體的長、 寬和高 160、160 和 75；如圖 10.20（a）所示。

    （3）單擊對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入長方體的名稱 Air；查看Material 項對應的 Value 值，確認其為真空（vacuum）；單擊Transparent 項對應 的 Value 值按鈕，設置模型透明度為 0.8；如圖10.20（b）所示。最后單擊對話框的按鈕，完成設置，退出對話框。

圖 10.20 長方體屬性對話框

    （4）按下 Ctrl+D 快捷鍵，適合窗口大小全屏顯示所有已創建的模型，如圖 10.21 所示。

圖 10.21 創建的長方體模型

    （5）在操作歷史樹中，單擊選中新建的長方體 Air，選中后模型會高亮顯示。

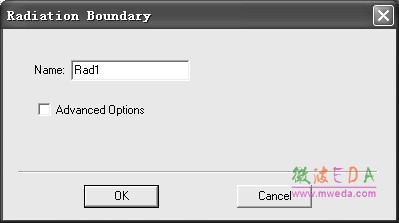

    （6）在三維模型窗口單擊右鍵，從彈出菜單中選擇【Assign Boundary】→【Radiation】 命令，打開如圖 10.22 所示的 Radiation Boundary對話框，直接單擊對話框 按鈕，將長方體Air 四周設置為輻射邊界條件。

圖 10.22 Radiation Boundary 設置對話框

    至此，微帶貼片天線的模型就完全創建好了。
