10.4 新建HFSS微帶天線設計工程

    1．運行 HFSS 并新建工程

    雙擊桌面上的 HFSS 快捷方式，啟動 HFSS 軟件。HFSS 運行后，會自動新建一個工程文件， 選擇主菜單【File】→【Save As】命令，把工程文件另存為 MSAntenna.hfss；然后右鍵單擊工程樹下 的設計文件名稱 HFSSDesign1，從彈出菜單中選擇【Rename】命令項，把設計文件重新命名為 Patch。

    2．設置求解類型

    設置當前設計為模式驅動求解類型。 從主菜單欄選擇【HFSS】→【Solution Type】，打開如圖 10.5 所示的 Solution Type 對話 框，選中 Driven Modal 單選按鈕，然后單擊按鈕，退出對話框，完成設置。

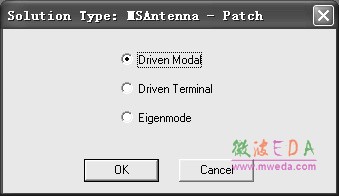

圖 10.5 設置求解類型
