CST微波工作室創建拋物面模型操作

    因最后的立體結構是通過平面旋轉得到的，故我們在下面的方程編輯中，可以只畫出X 大于0 的部分。在圖 5陰影區域中，把aaa 及方程修改如下：

    aaa=1/20;

    For xxx=0 to 10 STEP 0.5

    yyy=aaa*xxx^2

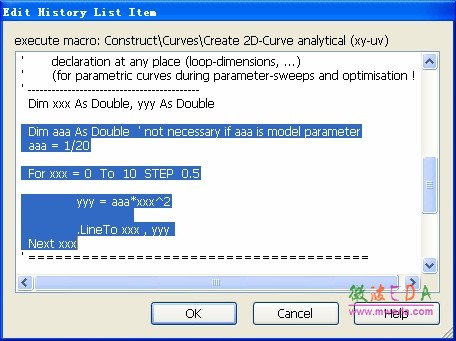

    具體如圖 6。

圖6 編輯歷史記錄

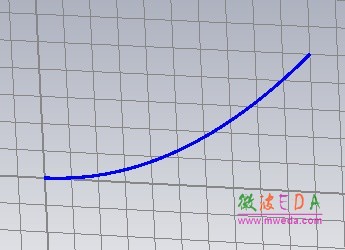

    5) 在完成圖 6 的修改后， 點擊 OK ，軟件即可在屏幕上生成所編輯的曲線，如下圖 7。

 圖 7 生成的曲線

    6) 封閉生成的曲線

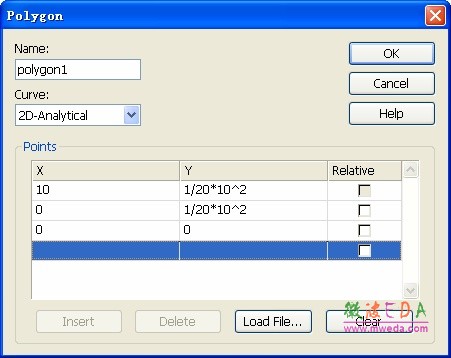

    在2D建模器中，選擇 Create Polygon ，輸入剛才曲線的坐標（圖8），生成直角折線，如圖9。

圖8 生成折線

圖9 對曲線進行封閉

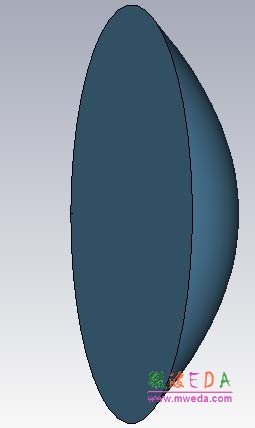

    7) 點擊Cover Planar Curve 命令，把圖9 的曲線結構生成平面結構，并使其面圍繞Y軸旋轉360 度。軟件即生 成3D立體結構：solid1，圖10。

圖10 3D 結構

圖11 復制平移物體
