CST微波工作室創建拋物面模型操作

    這里通過一個具體算例，一步步地詳細介紹在CST微波工作室中建立拋物面結構的操作方法，其具體步驟如下：

    1) 目標： 建立一個曲面曲線為 的拋物面，x 的范圍是從-10到10。

    2) 在CST MWS 中，在主菜單中依次點擊：Macros > Construct > Curves > Create 2D-Curve analytical(xy-uv) ，具體如下圖1。

圖1 菜單選擇

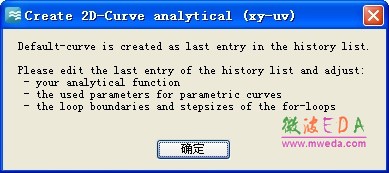

    點擊圖1 的選項后，彈出如圖2 的對話框。在圖 2 的對話框中，提示軟件已經建立了一條曲線，可以到歷史記錄里面對曲線方程和參數進行修改，來生成自己所需要的曲線。

圖2  確認建立默認曲線

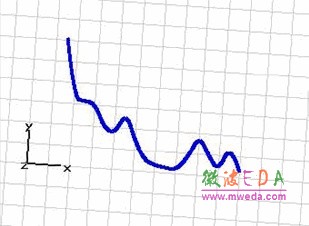

    在點擊圖2 的確定后，軟件會在作圖區建立一條曲線，如下圖3。

圖3 已經建立的曲線

   3) 對原有的曲線進行編輯

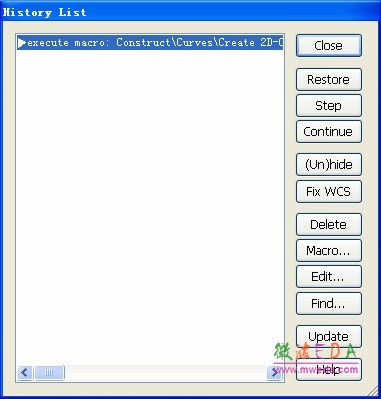

圖4 打開歷史記錄

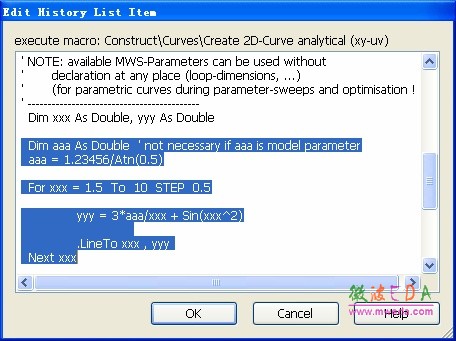

圖5 具體歷史記錄

    在主菜單Edit History List 下打開歷史記錄，如圖4。在圖4中選擇Edit 打開軟件原來的曲線設置，我們會看到現有曲線的方程， 如圖5中的陰影部分。
