Advanced Design System--ADS快速入門中文教程

第一章:使用ADS項目

   當你生成、仿真及分析設計以達到你的設計目標時，ADS使用項目自動組織和存儲數據。

    一個項目包括電路原理圖、布局圖、仿真、分析和你創建的設計的輸出信息，這些信息通過一些鏈接可以加到其他設計或項目中。

    使用主窗口可以創建和打開項目。當你運行ADS時這個窗口就會顯示。如下圖：

創建項目

    使用主窗口創建項目，然后你可以用來組織你的設計。一個項目包括電路原理圖、布局圖、仿真、分析和你創建的設計的輸出信息，這些信息通過一些鏈接可以加到其他設計或項目中。

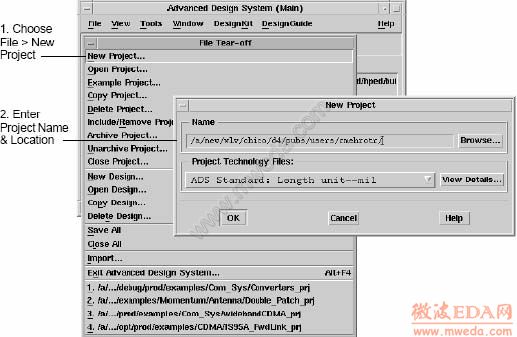

    創建一個項目包括以下幾個步驟：

打開項目

    一次只能打開一個項目。當你開始打開一個項目，在當前打開的項目自動關閉前你會被提示去保存你對它所做的任何修改。

    使用下面的方法可以打開一個項目：

    1. 選擇File>Open Project，然后使用對話框定位并打開項目。

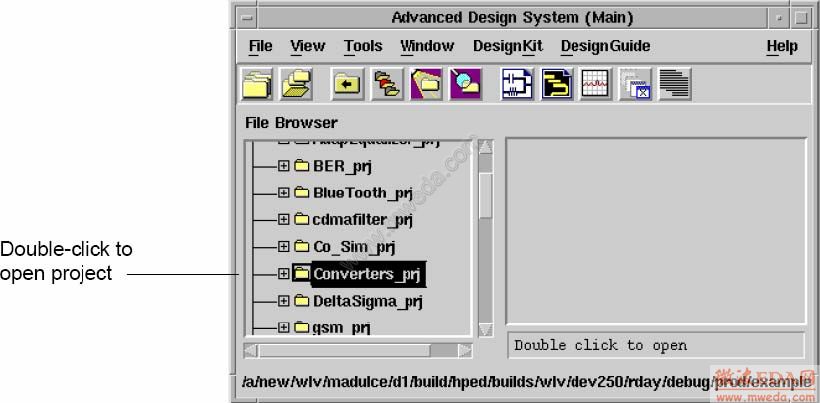

    2. 使用主窗口上的File Browser欄定位項目并雙擊來打開它。

共享項目

    使用主窗口可以重新使用和共享項目而不需要手動包括所有組成項目的個體部分。

    1. 添加鏈接來創建一個分級項目
       選擇File>Include/Remove Projects，然后使用對話框定位并鏈接到這個項目。

    2. 創建拷貝來復制一個項目
       選擇File>Copy Project，然后使用對話框定位并拷貝這個項目。

  3. 存檔/不存檔來轉移一個簡潔的項目存檔文件
       選擇File>Archive Project，然后利用對話框定位并存檔項目。
