NFC天線平衡匹配電路設計調試詳解和CST仿真分析實例

課程形式：中文講解，高清視頻培訓課程

課程時長：共八講，全長約7小時

軟件版本：CST2013

主講老師：李明洋

       為了提高整個系統的抗干擾能力和EMC性能，很多13.56MHz NFC/RFID讀卡器芯片設計成圖示的差分/平衡結構，相對于單端結構，差分/平衡結構的匹配電路更加復雜。那么對于上述差分/平衡結構的13.56MHz NFC/RFID讀卡器芯片，其對應的線圈天線應該如何設計呢？差分/平衡結構匹配電路又應該如何設計和調試呢？那么該門培訓課程將會為您詳細講解。同時，課程中還會講解和實例演示如何使用CST軟件來仿真設計上述平衡結構的線圈天線，以及仿真分析并調試線圈天線和差分/平衡匹配電路在一起的總體性能。

        該門培訓課程由李明洋主講，高清視頻，中文講解。課程在實例講解平衡式線圈及其匹配電路的仿真設計分析時，所使用的CST軟件版本為CST2013。該門課程緊密結合工程實際，所講解的設計實例都是實際工程中常用的ST和NXP的設計電路。課程邊操作邊講解，直觀易學，可以幫助學員快速學習掌握圖示13.56MHz平衡式線圈天線以及差分/平衡結構匹配電路的設計分析。整個課程全長約7個小時，共分8個部分，具體內容安排如下：

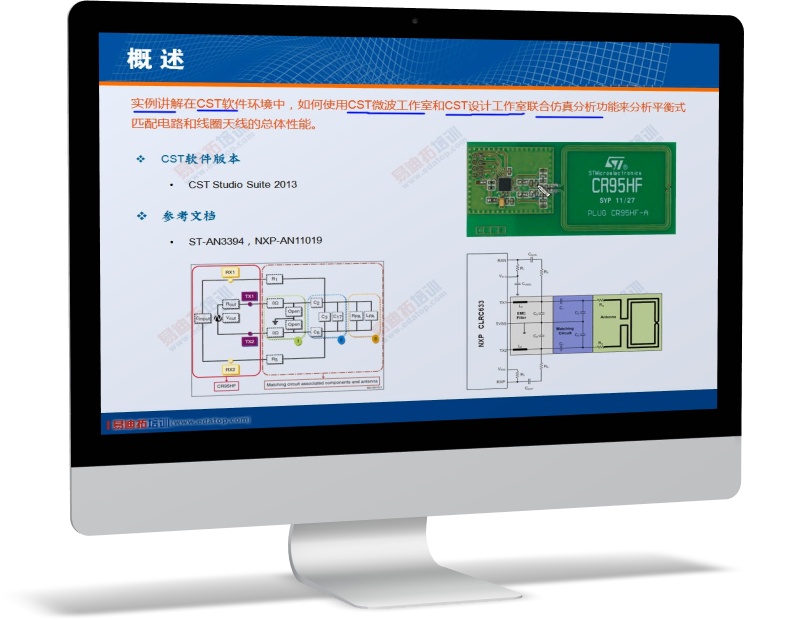

        第一講：課程內容介紹

        第二講：平衡式13.56MHz NFC/RFID線圈天線及其匹配電路介紹

        本講主要講解平衡式13.56MHz線圈天線的特點，13.56MHz天線單端匹配電路和平衡/差分式匹配電路的區別，以及設計中常用的兩種形式的平衡匹配電路

        第三講：平衡式匹配電路的設計思路和設計步驟

        重點講述集總RC(或RL)電路的串并聯電路相互轉換關系，以及把平衡/差分匹配電路裝換成單端電路的兩種轉換思路和設計方法。

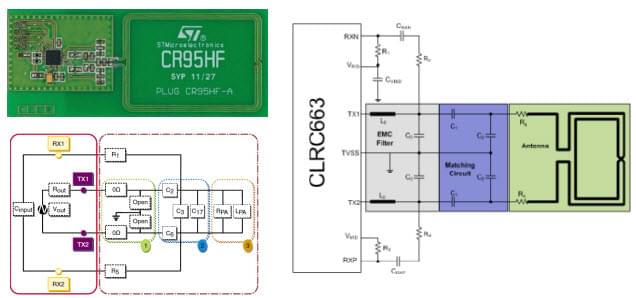

        第四講：ST CR95HF Demo板上的天線及其平衡式匹配電路設計實例詳解

        實例講解ST CR95HF Demo板上的平衡匹配電路設計(ST應用文檔: AN3394)，課程中實例講解了如何把該平衡匹配電路裝換成單端匹配電路，然后借助于Smith圓圖來確定匹配電路的元件值。課程中所介紹的設計方法比ST應用文檔中的設計方法更方便直觀。

        第五講：NXP 13.56MHz NFC/RFID芯片平衡式匹配電路設計實例詳解

        實例講解NXP MFRC52x, PN51x ,PN53x, CLRC663, MFRC6xx 一系列芯片的差分/平衡匹配電路設計（NXP應用文檔: AN1445,AN11019），包括EMC濾波電路的設計、如何把平衡電路轉單端電路、已和如何借助于Smith圓圖設計確定匹配電路中的元件參數值

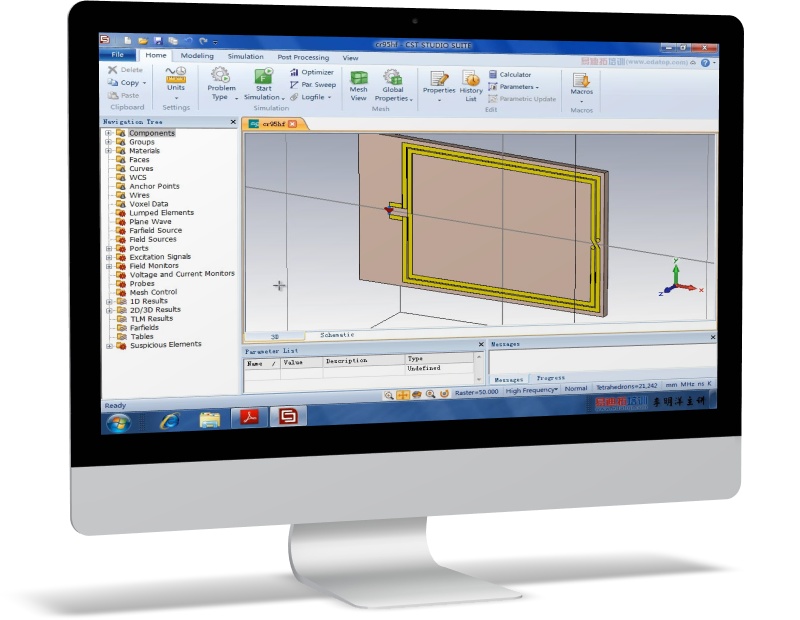

        第六講：CST微波工作室平衡式13.56MHz線圈天線設計實例

        實例講解使用CST微波工作室仿真分析和設計圖示ST CR95HF Demo板上13.56MHz線圈天線的具體設計流程和詳細設計操作。

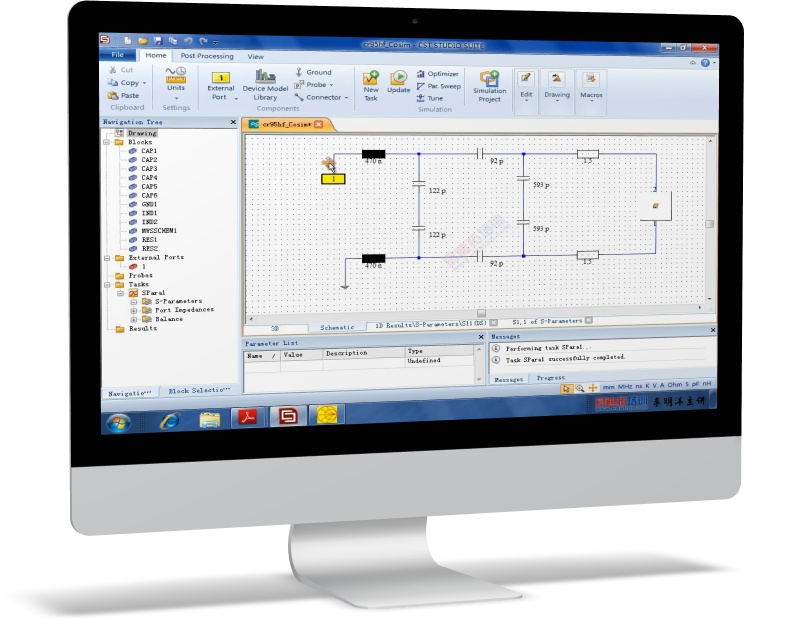

        第七講：平衡式匹配電路和線圈天線的CST聯合仿真分析

        要實現把線圈天線和平衡/差分電路放在一起進行仿真分析，那么需要把線圈天線的模型由單端口結構轉成雙端口結構。這一講主要就來講解如何把線圈天線的模型由單端口轉成雙端口結構，然后再使用CST微波工作室和CST設計工作室的聯合仿真分析功能來分析平衡式匹配電路和線圈天線一起的總體性能。

        第八講：平衡/差分匹配電路的調試

        在CST設計環境中，模擬13.56MHz NFC/RFID線圈天線的調試過程，講解平衡/差分匹配電路的調試方法和調試步驟，并分析驗證平衡匹配電路中的電阻對線圈天線工作帶寬的影響。
