HFSS仿真2×2 線極化矩形微帶貼片天線陣

    微帶天線以其體積小、重量輕、低剖面等獨特的優點，在通信、衛星電視接收、雷達、遙 感等領域得到廣泛應用，它一般工作在100MHz-100GHz 寬廣頻域的無線電設備中，而矩形微帶天線是微帶天線最常用的輻射單元，它是一種諧振型天線，通常在諧振頻率附近工作。 C 波段是頻率在 4~8GHz 的無線電波，通常的上行頻率范圍為5.925~6.425GHz，下行頻率范圍為 3.7~4.2GHz。雷達天線具有將電磁波聚成波束的功能，定向地發射和接收電磁波 。

    本實驗采用 HFSS13.0 設計了一款工作于C 波段中心頻率在5.75GHz 的矩形貼片線極化微帶雷達天線陣列，根據理論經驗公式初步計算出矩形微帶貼片天線的尺寸，然后在HFSS13.0 里建模仿真，根據仿真結果反復調整天線的尺寸，對天線的結構進行優化，直到天線的中心頻率為5.75GHz 為止。


    1 單個側饋貼片天線的仿真

    1.1 矩形貼片天線的設計

    介質板材為Rogers RT/duroid 5880，其相對介電常數εr =2.2，厚度 h=2mm，損耗角正切為0.0009。
    在設計過程中，我們假設貼片、微帶線的厚度t與基片厚度相比可以忽略不計，即t/ h<<0.005，在設計過程中，我們令t=0。

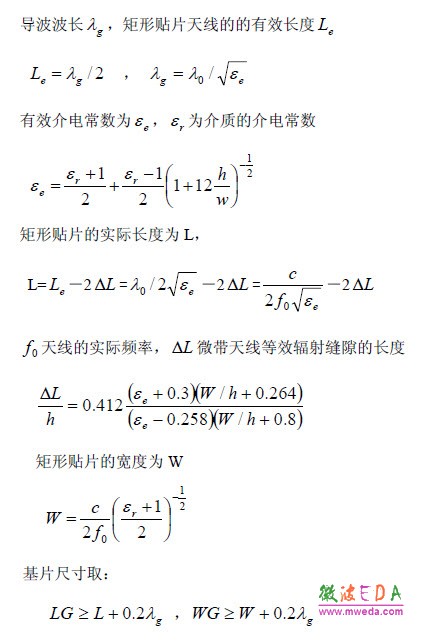

    1.2 計算矩形貼片天線的尺寸

    （1）矩形貼片的寬度

     由 c=3.0×10e8m/s, f =5.75GHz，εr =2.2，可以計算出矩形微帶天線貼片的寬度W=0.02062m=20.62mm

    （2）有效介電常數εe

    把 h=2mm，W=20.62mm，εr =2.2 代入，計算出有效介電常數εe=2.17

    （3）輻射縫隙的長度

    把h=2mm，W=20.62mm，εe =2.17 代入，可以計算出天線的輻射縫隙的長度delta_L=1.01mm

    （4）矩形貼片的長度

    把c=3.0×10e8m/s, f =5.75GHz，εr =2.2，delta_L =1.01mm 代入，可計算出天線矩形貼片的長度L=15.69mm。

    （5）參考地的長度LG 和寬度WG 把 c=3.0×108m/s, f =5.75GHz，εe=2.17 代入，可算出導波波長

λg=35.42mm，LG=22.77mm，WG=27.70mm。

    （6）估算天線的輸入阻抗

    由于介質板材Rogers RT/duroid 5880有一定的損耗，所以在計算微帶天線的輸入阻抗時，必須考慮介質損耗Gd，微帶線造成的銅損忽略不計。
