Iris 波導濾波器的HFSS和Designer協同仿真設計

    當對HFSS 中的基本單元求解和參數化掃描完成后，就可以著手建立HFSS 到Ansoft Designer 的動態鏈接了。

    在Ansoft Designer 中插入一個電路設計，Project > insert circuit design，Layout technology 選擇none。

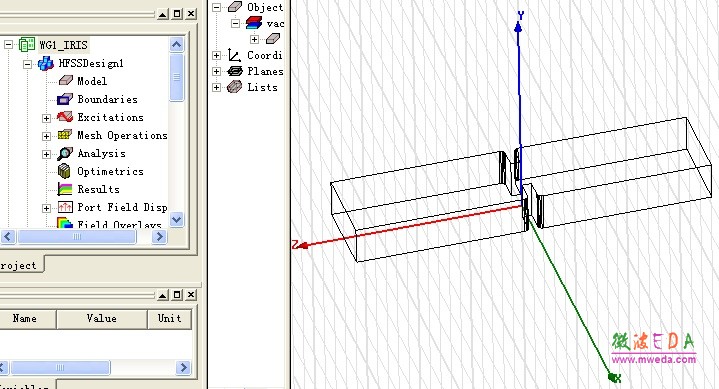

    我們現插入IRIS 基本單元，下圖為IRIS 基本單元的HFSS project。

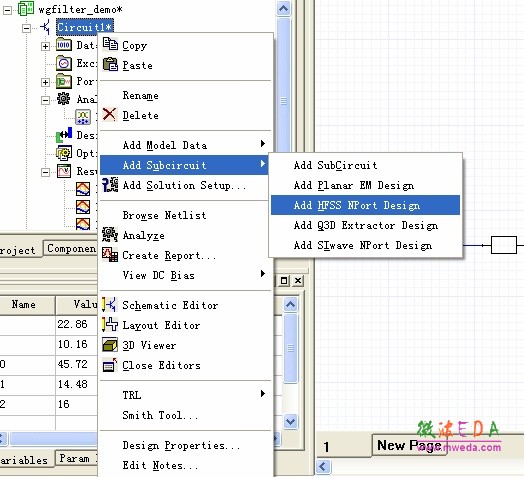

    如下圖所示，在project manager 中，右鍵 circuit ，插入一個HFSS 子電路。這樣HFSS 中的設計會以N 端口元件的形式插入到Ansoft Designer 的電路設計中來。

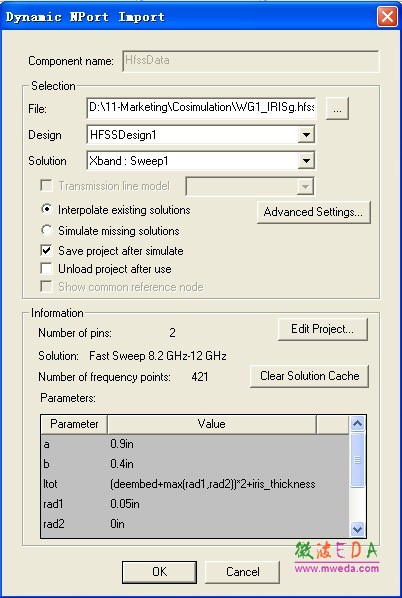

    接著，你會看到一個動態連接設置的窗口 Dynamic NPort import。

    File欄，通過路徑查找選中需要鏈接進來的 HFSS 基本單元 project；

    Design欄，用來選擇具體是哪個design，因?yàn)橐粋�(gè)HFSS project 中可以同時管理多個design，（Tips：我們可以將所有 HFSS 基本單元的設計都存放在一個HFSS project 下，然后給每個基本單元的設計做不同的命名，這樣便于查找）；
