9.6 HFSS耦合器設計的求解設置

    本章設計的環形耦合器工作頻率為 4GHz，所以設置自適應網格剖分頻率為 4GHz。另外， 為了查看設計的環形耦合器在工作頻率兩側的頻率響應，需要設置 1～7GHz 的掃頻分析。

    9.6.1 求解設置

    右鍵單擊工程樹下的 Analysis 節點，從彈出菜單中選擇【Add Solution Setup】命令，打 開如圖9.23所示的Solution Setup對話框。在該對話框中，Setup Name項保留默認名稱Setup1； Solution Frequency 項輸入4GHz，即設置求解頻率為4GHz；Maximum Number of Passes 項輸入 20，即設置HFSS 軟件進行網格剖分的最大迭代次數為 20；Maximum Delta S 項輸入 0.02， 即設置收斂誤差為 0.02；其他項保持默認設置。然后單擊確定按鈕，完成求解設置，退出對話框。設置完成后，求解設置的名稱 Setup1 會添加到工程樹的 Analyis 節點下。

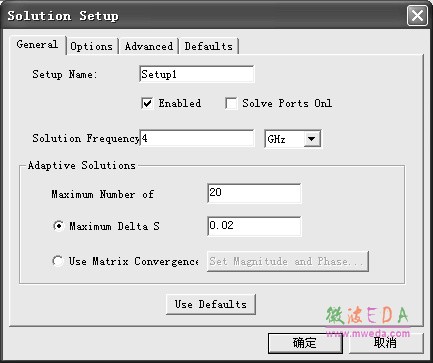

圖 9.23 Solution Setup 對話框

    9.6.2 掃頻設置

    展開工程樹的 Analysis 節點，選中求解設置 Setup1，單擊右鍵，從彈出菜單中選擇【Add  Frequency Sweep】，打開如圖 9.24 所示的 Edit Sweep 對話框，進行掃頻設置。

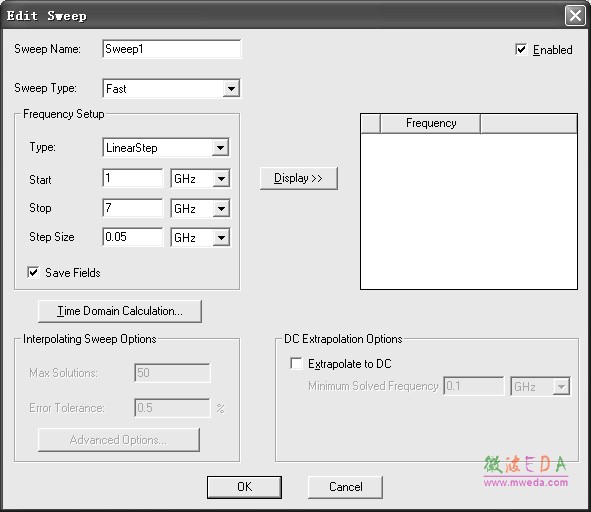

圖 9.24 掃頻設置

    在該對話框中，Sweep Name 項保留默認的名稱 Sweep1；Sweep Type 項選擇Fast，設置掃頻類型為快速掃頻；在 Frequency Setup 欄，Type 項選擇 LinearStep，Start 項輸入1GHz， Stop 項輸入7GHz，Step 項輸入 0.05GHz，即設置掃頻范圍為1～7GHz，頻率步進為0.05GHz。 然后單擊對話框的OK按鈕，完成掃頻設置，退出對話框。設置完成后，掃頻設置的名稱 Sweep1 會添加到工程樹 Analysis 節點的 Setup1 項下面，如圖 9.25 所示。

圖 9.25 Solution Setup 對話框
