8.2.5 編輯圖形顯示結果報告

     對于以圖形形式顯示的數值結果，用戶可以根據自己的需要編輯圖形的顯示格式。這里以上圖 8.6 所示的直角坐標圖形顯示方式為例，說明圖形顯示結果報告的組成和編輯操作。

    圖 8.6 所示的圖形結果報告可以看做由 3 個部分組成。第一部分是報告的頁頭部分，包括 m.ostronger.com、XY Plot 2 和 TeeModal 信息。其中，左上方的 www.mweda.com 顯示的是公司名稱，中間的 XY Plot 2 顯示的是報告名稱，右上方的 TeeModal 顯示的是設計名稱。 鼠標移動到上述信息的位置后雙擊，可以打開如圖 8.7 所示的對話框，編輯、設置報告頁頭部分的字體、修改公司名稱等信息。報告左上方顯示的公司名稱可以在對話框的 Company Name 欄輸入或更改，中間的報告名稱可以在工程樹 Results 節點下更改。

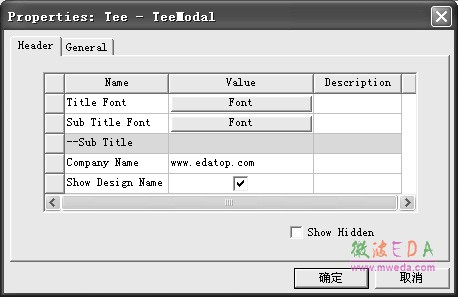

圖 8.7 “圖形結果報告頁頭設置”對話框

    第二部分是報告的 xy 坐標軸部分，本例中 x 軸對應的是掃描頻率，y 軸對應的是 S 參數 的幅度值。在坐標軸名稱或者坐標軸刻度顯示位置雙擊鼠標，可以打開如圖 8.8 所示的對話 框，編輯或者修改坐標軸名稱、坐標軸刻度范圍、刻度單位間隔以及刻度字體等信息。

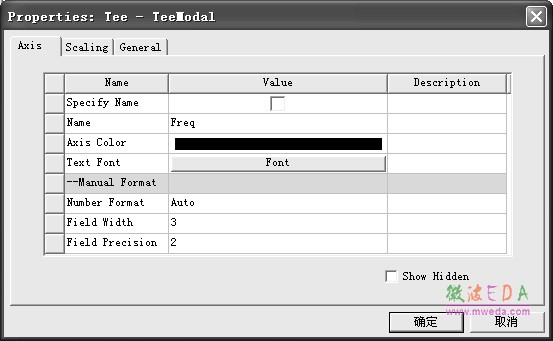

圖 8.8 “圖形結果報告坐標軸編輯設置”對話框

    第三部分是顯示的參數曲線，本例中顯示 S11、S21和 S31幅度大小，其中 S21=S31，二者曲線重合。圖中右上角 Curve Info 窗口顯示參數曲線的說明信息，例如表示以虛線顯示S11的幅度，表示以實線疊加倒三角標志顯示S31的幅度。 雙擊 Curve Info 窗口的參數或者直接雙擊報告上的顯示曲線，可以打開如圖 8.9 所示的“曲線屬性設置”對話框，編輯和更改曲線的顯示形式。

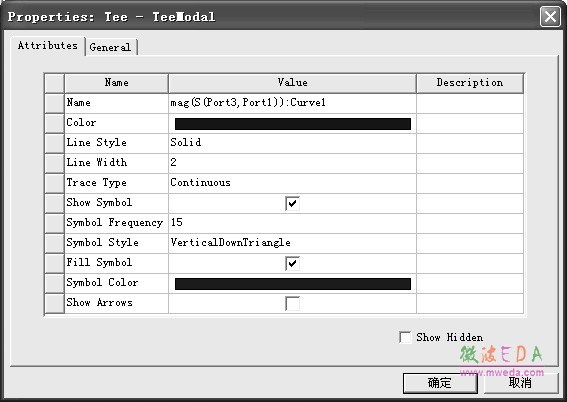

圖 8.9 “曲線屬性設置”對話框

    打開圖形化結果報告后，在工具欄上的一組快捷按鈕，用于放大和縮小圖形顯示；另一組快捷按鈕，用于給結果報告上的曲線做標記，并給出標記點的值。
