6.3 HFSS求解設置

    （4）單擊選中對話框 Advanced 選項卡，其界面如圖 6.5 所示，我們來看一下該界面中各 選項所代表的意義。

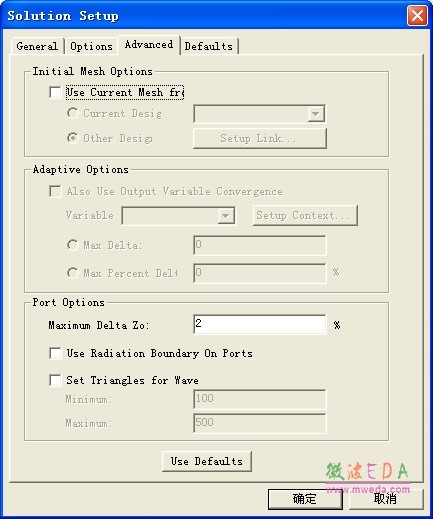

圖 6.5 分析設置對話框的 Advanced 選項卡

• Initial Mesh Options 欄: 
• Use Current Mesh from ：使用其他設計所生成的網格；選中該復選框后，Options 選項卡的 Initial Mesh Options 相關設置不再生效。
• Port Options 欄: 
• Maximum Delta Z0：設置端口平面自適應網格剖分時的收斂誤差標準，用網格細化前后端口阻抗Z0的變化百分比來表示。因為HFSS 進行全三維解算時是將端口處的場設置為邊界條件的，所以端口平面網格細分將引起 HFSS 細分整個模型結構的網格。因此，此處收斂誤差設定的值如果很小會生成非常復雜且毫無必要的有限元網格，一般取系統默認值2% 即可。 
• Use Radiation Boundary On Ports ：該項只對波端口有效；選中該復選框后波端口與輻射邊界條件相接觸的邊會自動設為輻射邊界條件；不選中該復選框，則自動設為理想導 體邊界條件。 
• Set Triangles for Wave ：端口處的網格剖分細化終止標準。每個模型端口處的網 格都將自適應地細分，直到滿足上面 Maximum Delta Z0處設置的收斂誤差標準或者達到所設定的網格剖分三角形個數的上限。選中該復選框后，在Minimum 和Maximum 項輸入網格剖分時生成的三角形個數的下限和上限；如果不選中該復選框，HFSS 將根據端口的設置來確 定合理的三角形個數的下限/上限。

    （5）上述各項都設置好了之后，單擊確定按鈕，完成求解設置。設置完成后，求解設置的名稱Setup1 會添加到工程樹中的 Analysis 節點下。

    注意： 對于不同的求解類型和端口激勵方式，其收斂誤差判斷方法和求解設置對話框稍有不同。上面的分析設置對話框對應的是波端口和集總端口激勵方式下的設置，其收斂誤差用delta S 表示；電壓源激勵、電流源激勵、入射波激勵和磁偏置 激勵下的求解設置對話框如圖6.6 所示，其收斂誤差用 Maximum Delta Energy 用（delta E）表示；本征模求解類型下的求解設置對話框如圖 6.7 所示，其收斂誤差 Maximum Delta Frequency Per Pass（delta F）表示。

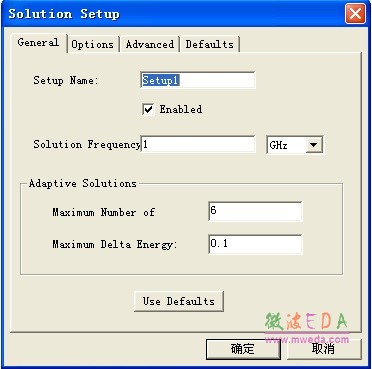

圖 6.6 電壓源/電流源/入射波/磁偏置激勵

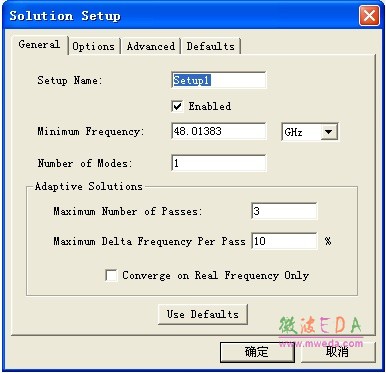

圖 6.7 本征模求解類型下的求解設置對話框

    6.3.2 修改和刪除已添加的求解設置

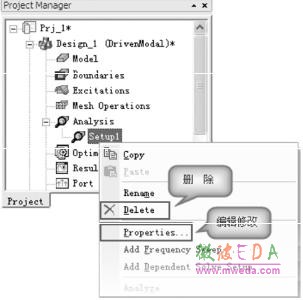

    對于當前設計中已經添加的求解設置項，用戶可以隨時修改或刪除。展開工程樹中的 Analysis 節點，選中需要修改或刪除的求解設置項，然后單擊右鍵，在彈出菜單中選擇 【Properties…】操作命令，可以重新打開求解設置對話框，對該求解設置項進行編輯修改；在彈出菜單選擇【Delete】操作命令，可以刪除當前選中的求解設置項，如圖 6.8 所示。

圖 6.8 修改和刪除求解設置項
