5.3.5 HFSS中的入射波激勵

文章來源: 本站原創    錄入: mweda.com

    入射波激勵(Incident Wave)是用戶設置的朝某一特定方向傳播的電磁波,其等相位面與傳播方向垂直;入射波照射到器件表面,和器件表面的夾角稱為入射角。入射波激勵常用于電磁散射問題,如雷達反射截面(RCS)的計算。 HFSS 最新版本允許用戶分配 7 種不同 類型的入射波激勵,分別為 Plane Wave、Hertzian-Dipole Wave、Cylindrical Wave、Gaussian Beam、Linear Antenna Wave、Far Field Wave 和 Near Field Wave。

    入射波激勵的電場可以用下式來表示: 

    其中 k0、r 是常數,E0、k 需要用戶在定義入射波激勵時指定。在定義每種入射波激勵的過程中,都會彈出圖 5.42 所示的對話框,要求用戶指定入射波的電場矢量E0的方向和傳播方向k。

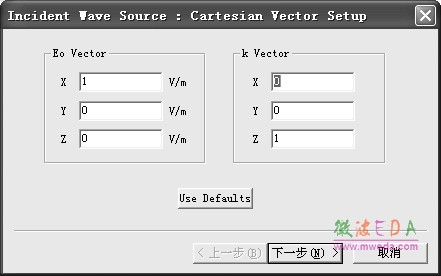

圖 5.42 “定義入射波電場矢量和傳播方向”對話框
