5.2.3 有限導體邊界條件

    有限導體邊界（Finite Conductivity）用來把物體表面定義為有耗導體，它是非理想的導體邊界條件。非理想導體的表面電場存在切向分量，用以模擬表面的損耗。和有耗導體材料的定義相似，為了模擬有耗導體的表面損耗，在定義有限導體邊界條件時，用戶需要提供以西門子/米（S/m）為單位的損耗參數—電導率，據此可以計算表面電場的切向分量。

    有限導體邊界條件只有在導體模型為良導體時才有效，也就是說在工作頻率范圍內，導體的厚度要遠大于導體的集膚深度。如果在工作頻率范圍內導體的厚度與導體的集膚深度相當，則需要定義為5.2.11 節講到的分層阻抗邊界條件。任何非理想導體材料（如銅、鋁等金 屬材料）的物體表面都自動地定義為有限導體邊界。     有限導體邊界條件的設置操作步驟如下。

    （1）選中需要分配為有限導體邊界條件的物體表面。

    （2）從主菜單欄選擇【HFSS】→【Boundaries】→【Assign】→【Finite Conductivity】， 或者在三維模型窗口內單擊鼠標右鍵，從彈出菜單中選擇命令【Assign Boundary】→【Finite Conductivity】，打開如圖 5.5 所示的有限導體邊界條件設置對話框。

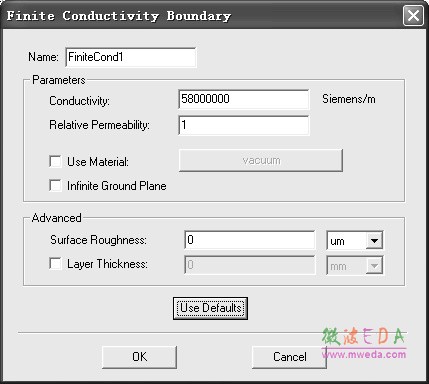

圖 5.5 有限導體邊界條件設置對話框

    （3）在該對話框中，Name 欄輸入有限導體邊界條件的名稱，默認名稱為 FiniteCondn； Parameters 欄輸入有限導體邊界的電導率（Conductivity 項）和相對導磁率參數（Relative Permeability 項），或者選中 Use Material 復選框，從材料庫中選擇非理想導體材料作為有限導體邊界的屬性參數；Infinite Ground Plane 復選框表示是否需要將該理想導體邊界設置為無限大地平面邊界；Advanced 欄可以設置表面的粗糙度和表面厚度；最后單擊OK按鈕，完成有限導體邊界條件的設置。

    （4）設置完成后，邊界條件名稱會自動添加到工程樹中的 Boundaries 節點下。
