HFSS無限大地平面邊界條件

        在HFSS中，如果需要將有限大的邊界表面模擬成無限大的地平面，需要設置無限地平面邊界條件（Infinite Ground Plane）。在理想導體邊界條件、有限導體邊界條件和阻抗邊界條件的設置對話框中，都有Infinite Ground Plane復選框，選中該復選框即表示將該邊界條件同時設置為無限大地平面邊界。設置無限大地平面邊界條件只影響后處理過程中近區、遠區輻射場的計算結果。
        設置無限大地平面邊界條件時，需要滿足以下要求。
        （1）無限大地平面必須暴露在背景上。
        （2）無限大地平面必須定義在平面上。
        （3）無限大地平面和對稱面的總數不能超過3個。
        （4）無限大地平面和對稱面必須互相垂直。

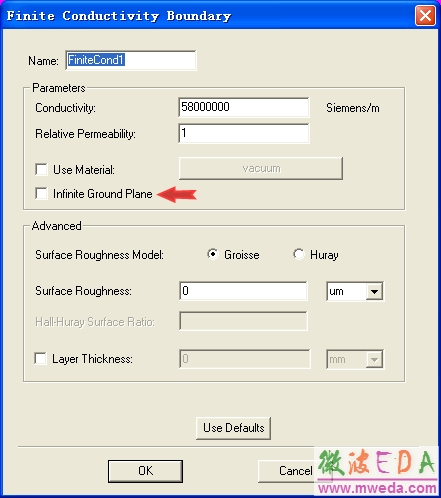

        下圖標注出的是在有限導體邊界條件上的無限大地平面設置，勾選“Infinite Ground Plane”復選框表示設置為無限大地平面邊界，反之則不設置無限大地平面邊界。
