HFSS集總RLC邊界條件-Lumped RLC

        HFSS中，集總RLC邊界條件是用一組并聯的電阻、電感和電容來模擬物體表面。與阻抗邊界條件不同的是，用戶不需要自己計算提供單位為Ohm/square的表面阻抗，用戶只需要給出集總R、L、C的真實值，HFSS軟件會自動計算確定任意頻率下集總RLC邊界以O(shè)hm/square為單位的表面阻抗。快速掃頻支持集總RLC邊界條件。
        集總RLC邊界條件的設置操作步驟如下：
        1. 選中需要被分配集總RLC邊界條件的物體表面
        2. 選擇菜單命令【HFSS】→【Boundaries】→【Assign】→【Lumped RLC】，或者在三維模型窗口內點擊鼠標右鍵，在右鍵彈出菜單中選擇命令項【Assign Boundary】→【Lumped RLC】，打開圖1所示集總RLC邊界條件設置對話框

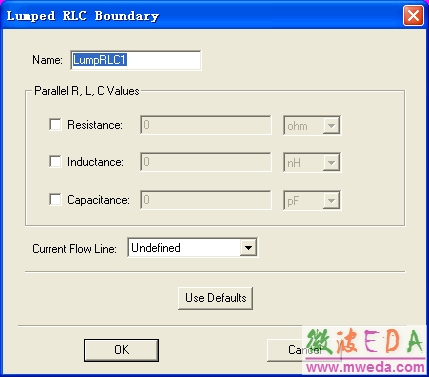

圖1  集總RLC邊界設置對話框

        3. 在對話框中Name欄輸入理想磁邊界的名稱，或保留默認名稱不變；選中Parallel R、L、C Values欄的Resistance、Inductance和Capacitance復選框，設置集總電阻、電感和電容值；然后點擊【OK】按鈕，完成理想磁邊界條件的設置。
        4. 設置完成后，該邊界條件名稱會自動添加到工程樹中的Boundaries節點下。
