CST天線陣設計模塊詳解

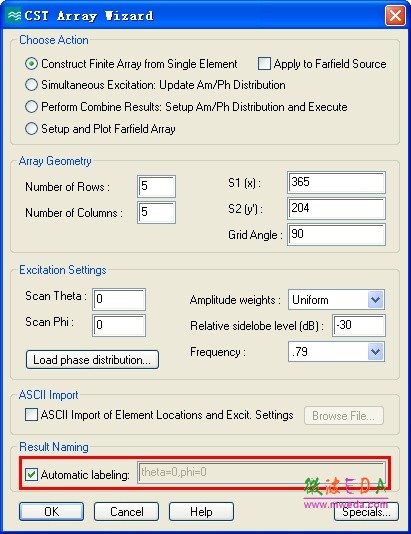

    設置仿真結果名稱，可以通過勾選Automatic labeling來自動命名，也可以自定義名稱。

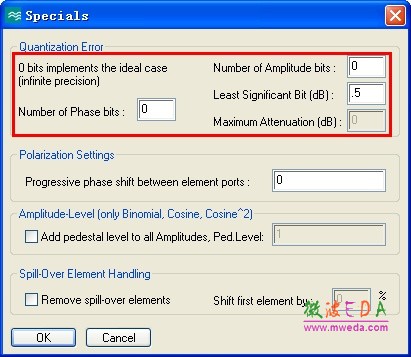

     Special中的設置——量化誤差設置：

     Number of Phase bits：移相器位數；

    Number of Amplitude bits：衰減器位數；

    Least Significant Bit(dB)：衰減量的最小步進；

    Maximum Attenuation(dB)：最大衰減量 (不需要設置，當衰減器位數及衰減量最小步進設置完成后，此項會自動顯示)。 注：移相器和衰減器位數設置為0時為理 想情況，位數無窮大(精度無窮高)。

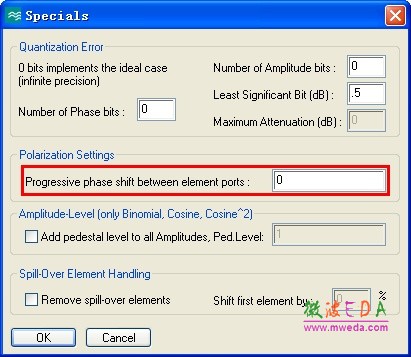

    Special中的設置——陣元端口間的相移：

    此設置僅適用于天線陣中每個陣元均為多端口饋電的情況，當陣元的多個端口間存在相位差時，使用此項進行設置。

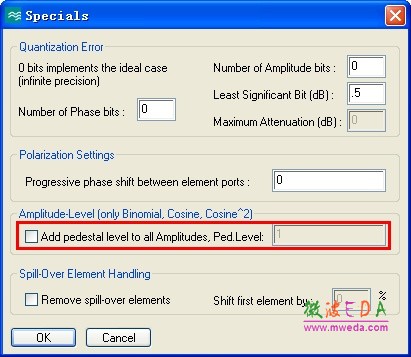

    Special中的設置——最小值設置：

     此設置僅適用于分布函數為二項式分布、 余弦分布或余弦平方分布，用來設置幅度的最小值。
