CST在參數掃描中保存所有結果的操作

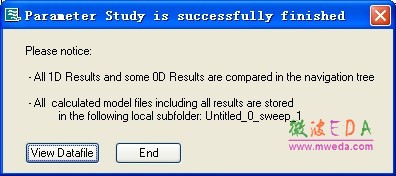

    6、參數掃描結束后，彈出如下對話框，從對話框上的敘述中可以看出，所有的1D結果和一些0D 結果進行 了比較，并保存在結果導航樹中；而每次計算的模型文件，包括其所有結果都保存在了原CST 項目目錄下相應的文件夾中：

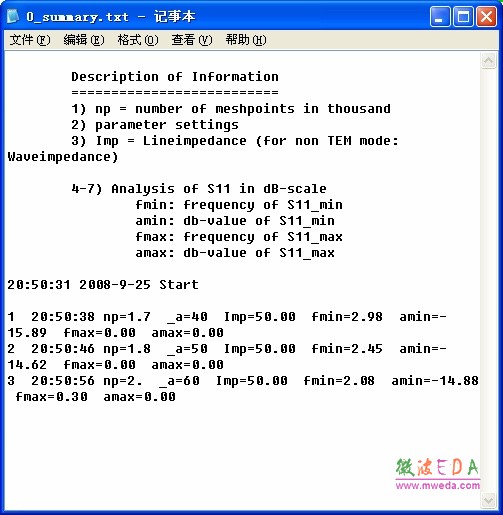

    點擊 View Datafile 可以查看參數掃描紀錄：

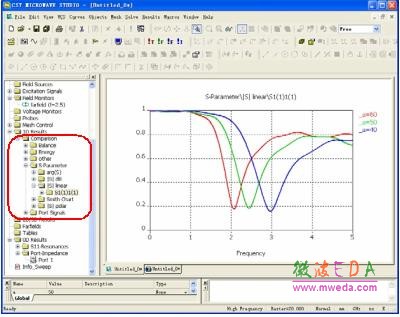

    7、在原項目的 1D Results文件下，所有的結果都進行了比較，存在 Comparison文件夾下：

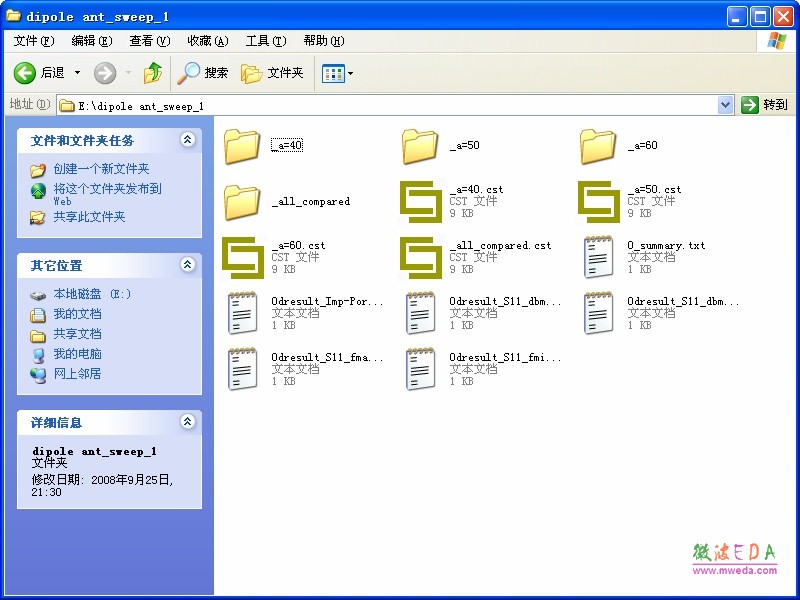

    8、打開 CST 項目同級目錄中的“項目名稱_sweep_1”文件夾，您可以看到每次參數掃描得到結果都以“_參數名＝參數值”保存下來，打開相應的cst文件，您就可以得到每次計算的到所有結果了

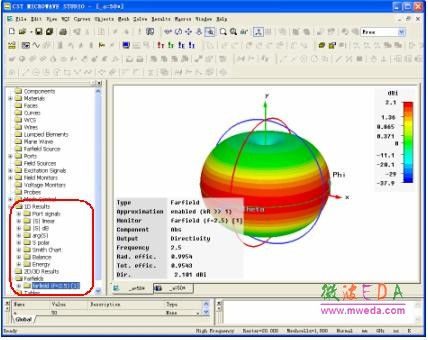

    以下為 a＝50 時（_a=50）的結果，可以看到所有的結果都被保存下來：

    類似的，您還可以同時對多個參數進行掃描，就像使用 Parameter Sweep一樣
