CST微波工作室中定義介電常數為復數的材料

    復介電常數定義：

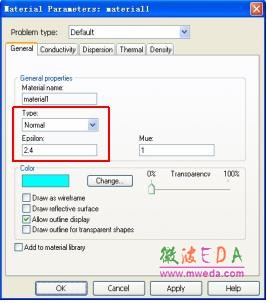

    在CST 中新建一個材料，材料類型設 Normal，在屬性Epsilon 中設置介電常數的實部。

    注：CST 中定義的是相對介電常數

    在導航樹1D Results Materials中可以看到材料頻譜色散曲線（注：顯示中的 Eps’并非介電常數，而是相對介電常數）

    介電常數虛部的定義：

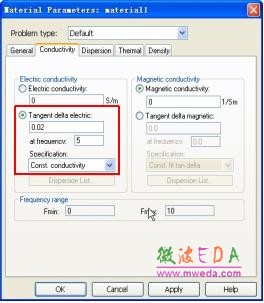

    1) 電導率恒定時的定義在Conductivity 選項卡中激活Tangent delta electric，選擇Specification Const.conductivity 并輸入相應損耗角正切。

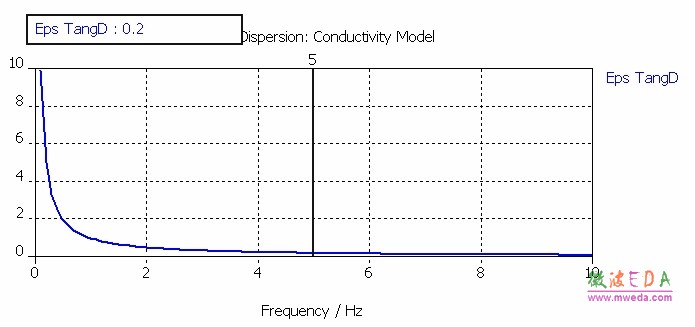

    相應的損耗角正切如下圖所示：

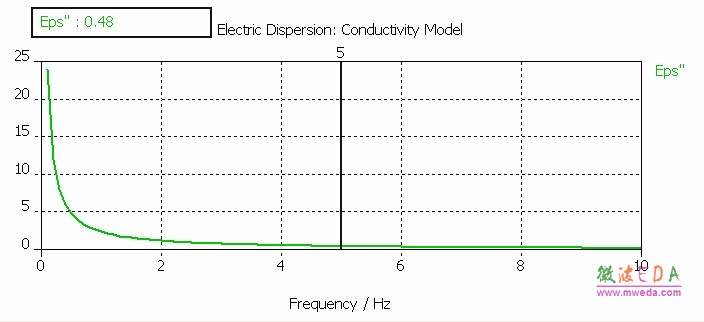

    相應的ε’’/ε0如下圖所示：
