CST中元胞邊界（Unit Cell）與周期邊界（Periodic）的區別

    • 使用FEM + 元胞邊界 ( Unit Cell ) 條件仿真波導相控陣天線的散射

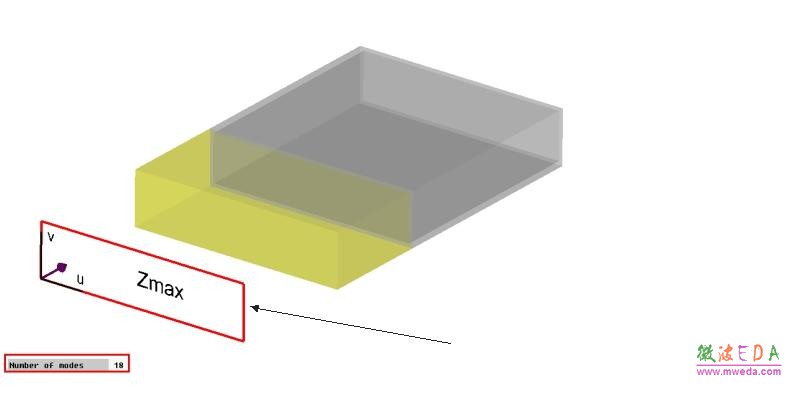

    • 激勵源：Floquet模(相控陣天線T/R組件不加電，外部平面波照射下，空間形成的模式)

    Floquet模：當電磁場波動方程滿足周期性邊界條件時，利用數學上分離變量法得到的電磁場的解，周期結構的影響反映在Floquet模中。

    邊界條件設置

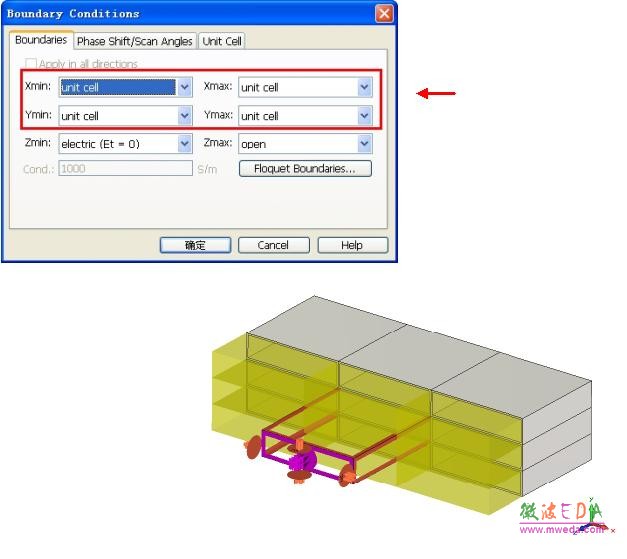

    (1) 僅Xmin、Xmax、Ymin和Ymax四個方向可以被設置成元胞邊界(Unit Cell)條件，且只要設置其中一個方向(如Xmin)為Unit cell，其余三個方向(Xmax，Ymin和Ymax) 均被自動設置為Unit Cell，設置完成后主視圖改為如下圖所示：

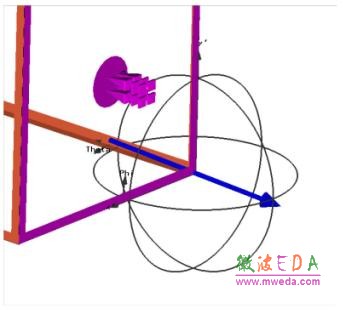

    (2) Theta和Phi設置Floquet模的入射角度；Outward 和Inward 設置Floquet模的入射方向；下面兩圖中顯示了phase_x=60， phase_y=30，方向?yàn)镺utward(左圖)和Inward(右圖)時Floquet模的入射情況。

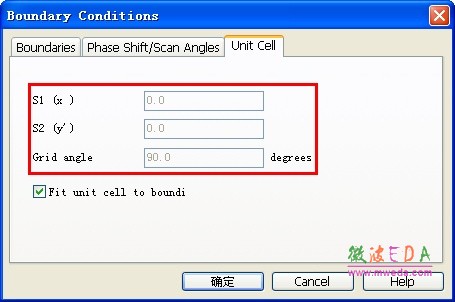

    (3) 設置相鄰的兩個陣元間的距離及角度，具體定義如下中圖所示； 若勾選Fit unit cell to boundaries， 則以計算區域(bounding box)為周 期進行重復，如下右圖所示。


           單獨模型                      S1(x)、S2(y’)及Grid angle的定義                   勾選Fit unit cell to boundaries

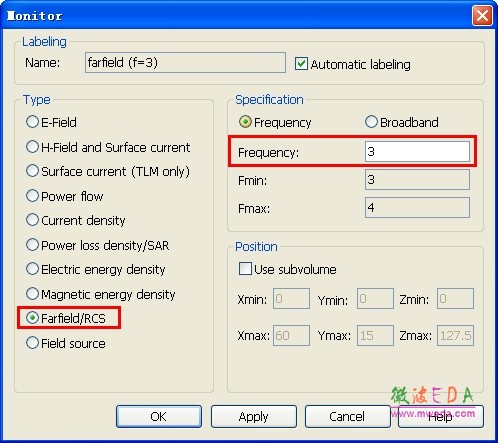

    設置頻率范圍及遠場監視器

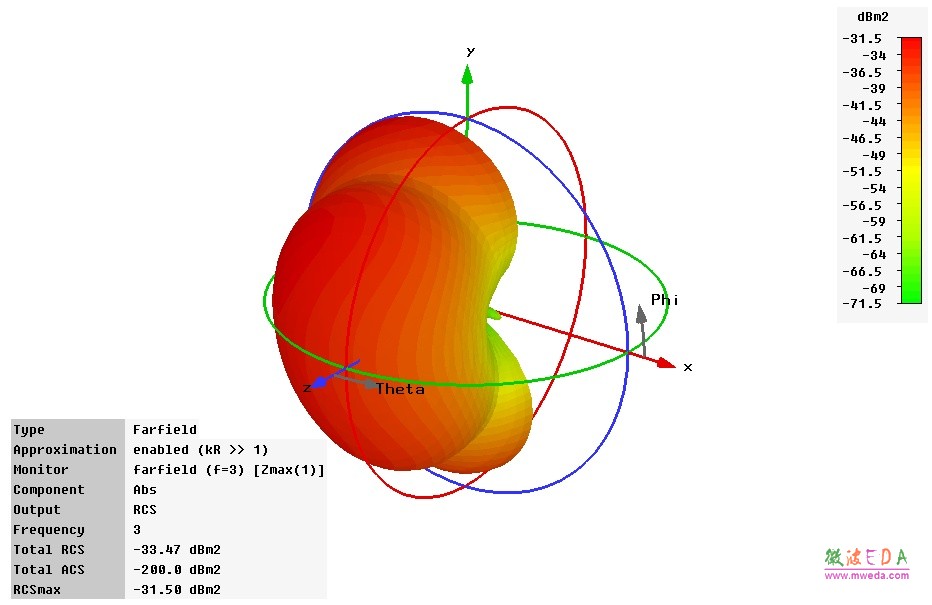

    仿真結果：3GHz時的RCS
