CST微波工作室仿真設計常用微波無源器件

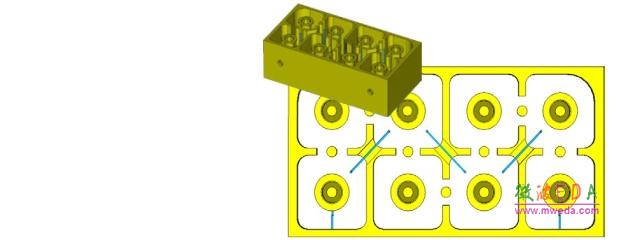

    8階腔體帶通濾波器

    采用CST MWS模式降階求解器能夠快速仿真任意結構形狀的高Q值金屬腔體帶通和帶阻濾波器，包含各種復雜的交叉耦合（如圖中三段蘭色線所示的交叉磁耦合）。它是將濾波器整體進行仿真，而不是經典的單腔雙腔加互耦的局部分析法。模式降階法由于只提供S參量仿真，沒有場結果，所以仿真速度比頻域有限元法明顯快。模式降階法支持兩種網格：有限元四面體網格和PBA六面體網格，根據不同的結構采取最佳的網格。如這里的交叉耦合細線，采用六面體網格可以避免細小的網格。

    LTCC藍牙帶通濾波器

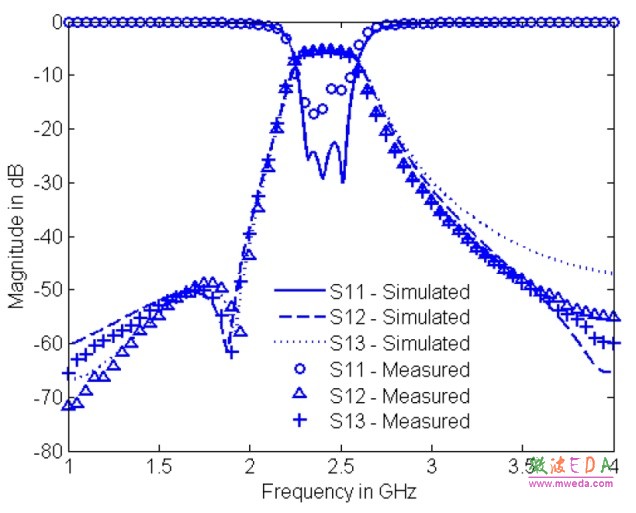

    采用CST MWS時域求解器快速仿真LTCC多層結構的各種器件。由于采用了PBA和TST網格技術，仿真可以精確計及任意有限厚度有限電導率的金屬走線。左圖示出帶有不平衡輸入到平衡輸出巴倫的藍牙帶通濾波器的結構和仿真結果。可以看到，仿真與測試結果吻合相當好。

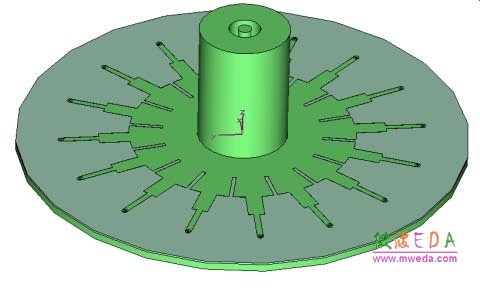

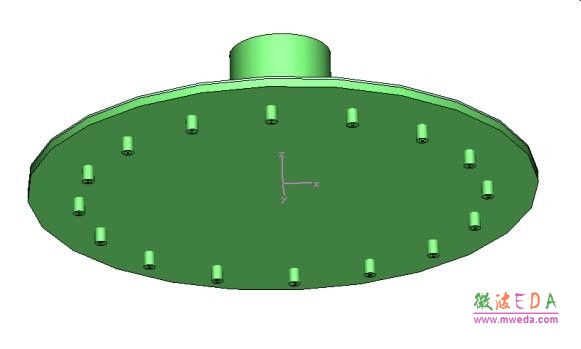

   同軸1分16徑向功分器

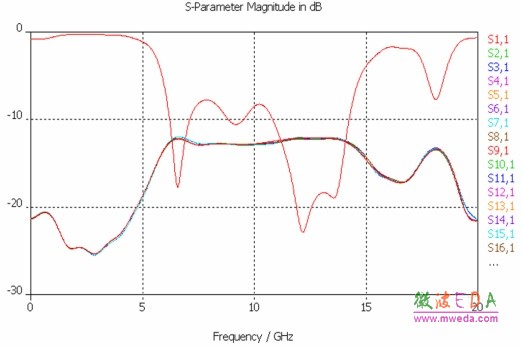

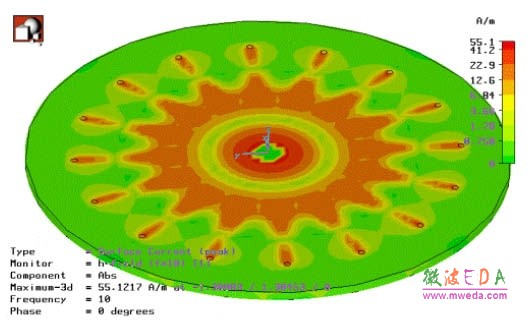

    這是一個1進16出的等功率功分器，工作頻率為7-14GHz。采用CST MWS時域求解器一次仿真便得出整個0-20GHz帶寬中的駐波和傳輸特性。由于采用了PBA和TST網格，故可以采用比微帶線厚度和縫隙大得多的網格進行高精度仿真。從S參量頻率特性曲線可以看出，仿真結果是令人滿意的。
