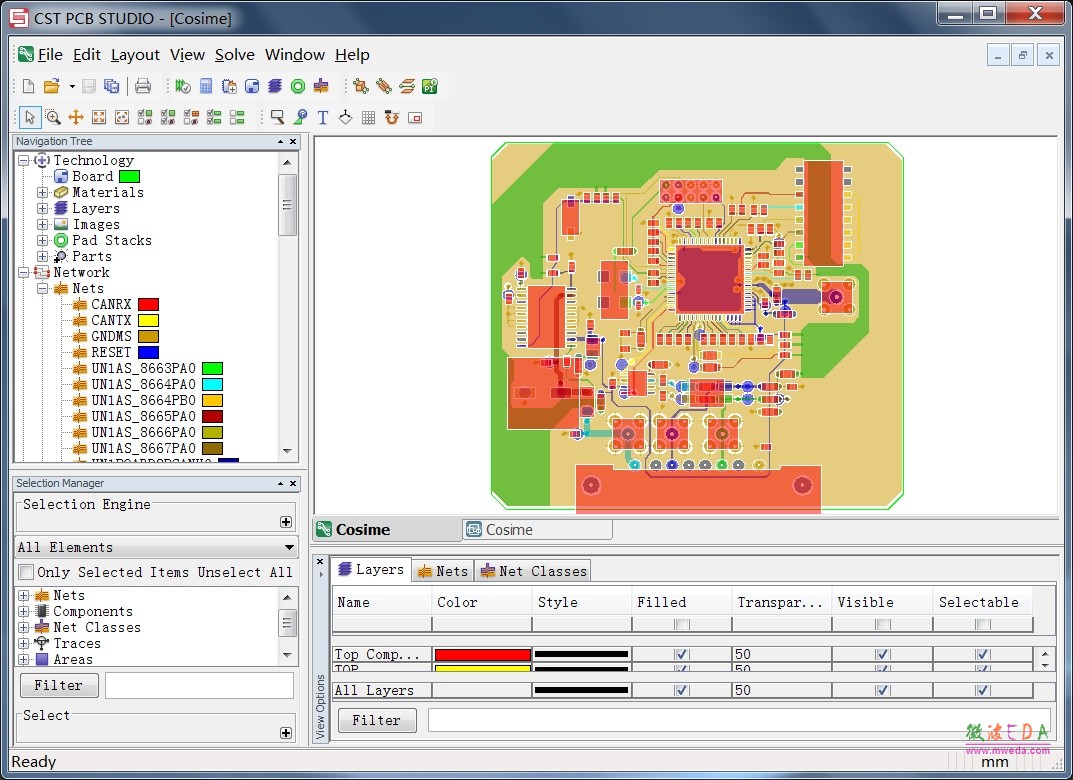

CST印制板工作室簡介

    >> 板級信號完整性（SI）分析 

    >> PDN電源完整性（PI）分析 

    >> 壓降IR-Drop分析 

    >> 印制板SI和EMC規則檢查 

    >> 導出整板走線上電流分布 

    >> 與CST微波工作室®和 CST MS工作室™協同，完成整個系統（包含印制板、機殼、結構）的電磁輻射和電磁敏感度分析 

    >> 支持各種EDA格式的導入

    >> 基于部分元等效電路法提取印制板走線的SPICE模型

    >> 基于邊界元法提取PCB走線得出分布參數網絡模型

    >> PDN諧振分析，阻抗視圖 

    >> 任意去耦電容分布及優化 

    >> 可以任意選定走線、區域或整板進行仿真 

    >> 自由增減元器件用于調試 

    >> 支持元器件的參數化 

    >> 支持多級電路模型，可將一個模型分成多個子模型 

    >> 支持Berkeley SPICE模型導入網表、支持IBIS模型，以TOUCHSTONE格式導入測量和仿真數據 

    >> 具有用戶可擴展的元件庫 

    >> 任意個數的參數掃描 

    >> 支持多優化變量多目標函數的自動優化，在線滑塊調整參數即可動態顯示結果 

    >> 支持混頻器、放大器、天線等特殊元器件仿真 

    >> 支持去嵌功能來消除某些元件的電路效應 

    >> 支持場路協同仿真的差分端口

    >> 支持時域和頻域路仿真 

    >> 自動提取任意拓撲且具有無源性的SPICE網絡模型 

    >> 可導出TOUCHSTONE格式的S參量 

    >> 地平面SSN分析及EBG帶阻結構的SSN抑制分析

   印制板信號完整性SI/互擾/串擾

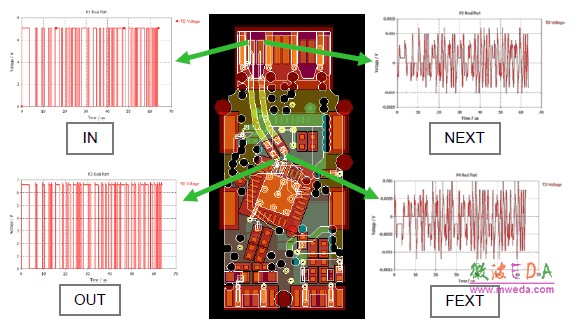

    印制板整板、某個或某些網絡走線間的網絡傳遞函數是描述印制板上信號線信號完整性以及信號線間互擾串擾度的定量表征。下圖示出采用CST印制板工作 室中時域仿真所得到的一對單端激勵的平行線在一端激勵時其他三個端口的時域響應。NEXT和FEXT分別表示近端和遠端互耦

    印制板虛擬調試臺

    在CST印制板工作室中可 以方便地增減修改各種元器件及其參數，通過快速的SPICE 仿真立即得到相應的響應。加 快PCB板的調試速度。

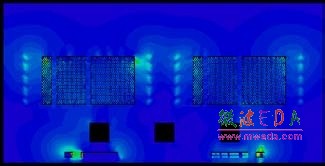

未使用去耦電容

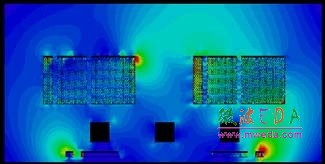

使用去耦電容


    印制板的電源完整性PI

    電源回路對于任意頻率下的阻抗均為零這是理想電源�，F實印制板中是不存在的。CST印制板工作室可以仿真電源回路的阻抗，發現高阻抗頻段，采用改變布線或添加旁路電容或帶阻EBG等結構改善印制板的電源完整性和SSN噪聲。

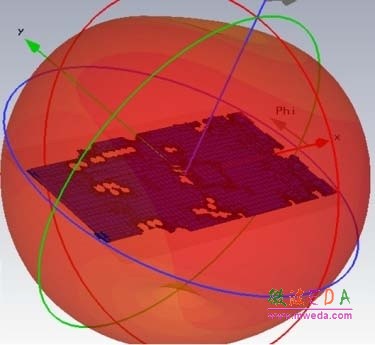

    印制板的電磁輻射EMI

    在CST印制板工作室中進行SI仿真的同時可以得到印制板上電流分布的幅度和相位信息，將這個電流分布導入CST微波工作室或CST MS工作室中作為輻射源，進行三維場仿真，得到包含該印制板以及整個周邊三維結構的電磁輻射特性。
