關于天線中心頻的問題

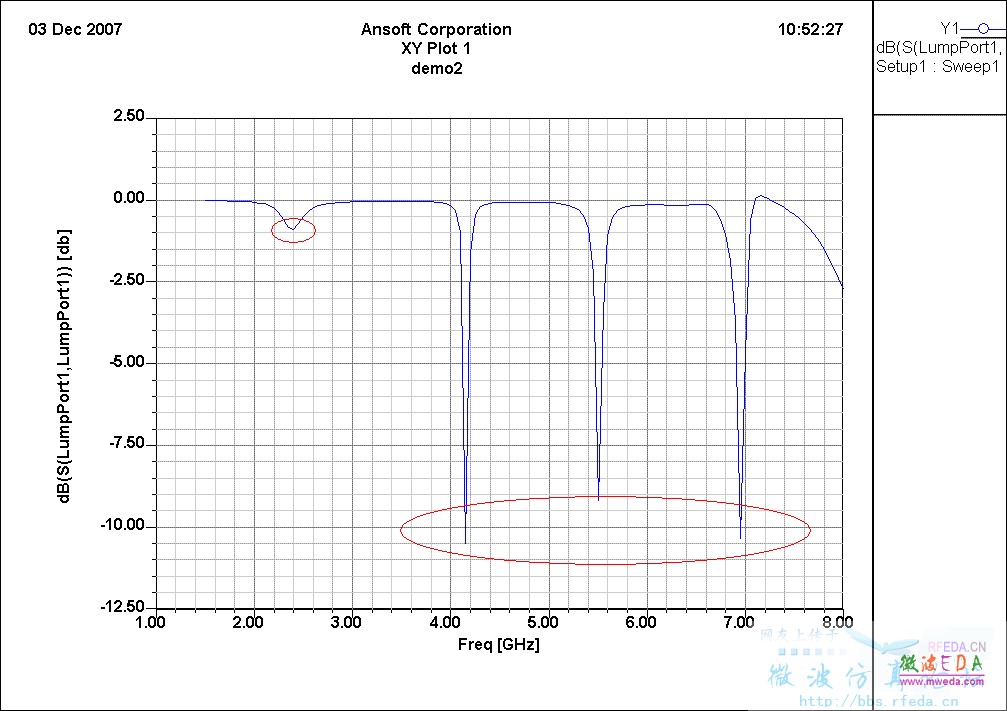

仿真天線中心頻2.45G仿出來卻是這樣的，怎么解釋？

網友回復:


天線其實是個諧振腔，自然存在不同的模式。上面貼圖中的現象表明，你所需要的模式沒有充分激發，卻激發出不需要的模式。

由于模式是由天線的結構（也就是邊界條件）決定的、與激勵無關（本征值問題），但是哪個模式激發充分、哪個模式需要截止，就與激勵有關了。

所以確定天線固有結構沒問題的情況下，天線的饋電方式需要修改，試試修改饋電點的參數。

網友回復:


饋電方式？饋電點的參數是指激勵嗎？我是用lumpt饋電的

網友回復:


也就是改變饋電點的位置、饋電方式（比如：電流激勵、磁流激勵、電磁耦合激勵）等因素。具體怎樣改，要根據你的天線結構才能確定。

網友回復:


回答得很清楚啊

接下來是參掃優化問題了？

網友回復:


樓主可以把半波振子想象成一倍頻的全波振子、多倍頻的行波天線就可以簡單理解了，激勵條件的不同會造成激勵模式的不同。
樓主能不能把模型發來看看，我雖然知道有這種主模沒有效率，高次模效率很高的情況，但還真沒有遇見過。
