一種天線的設計原理

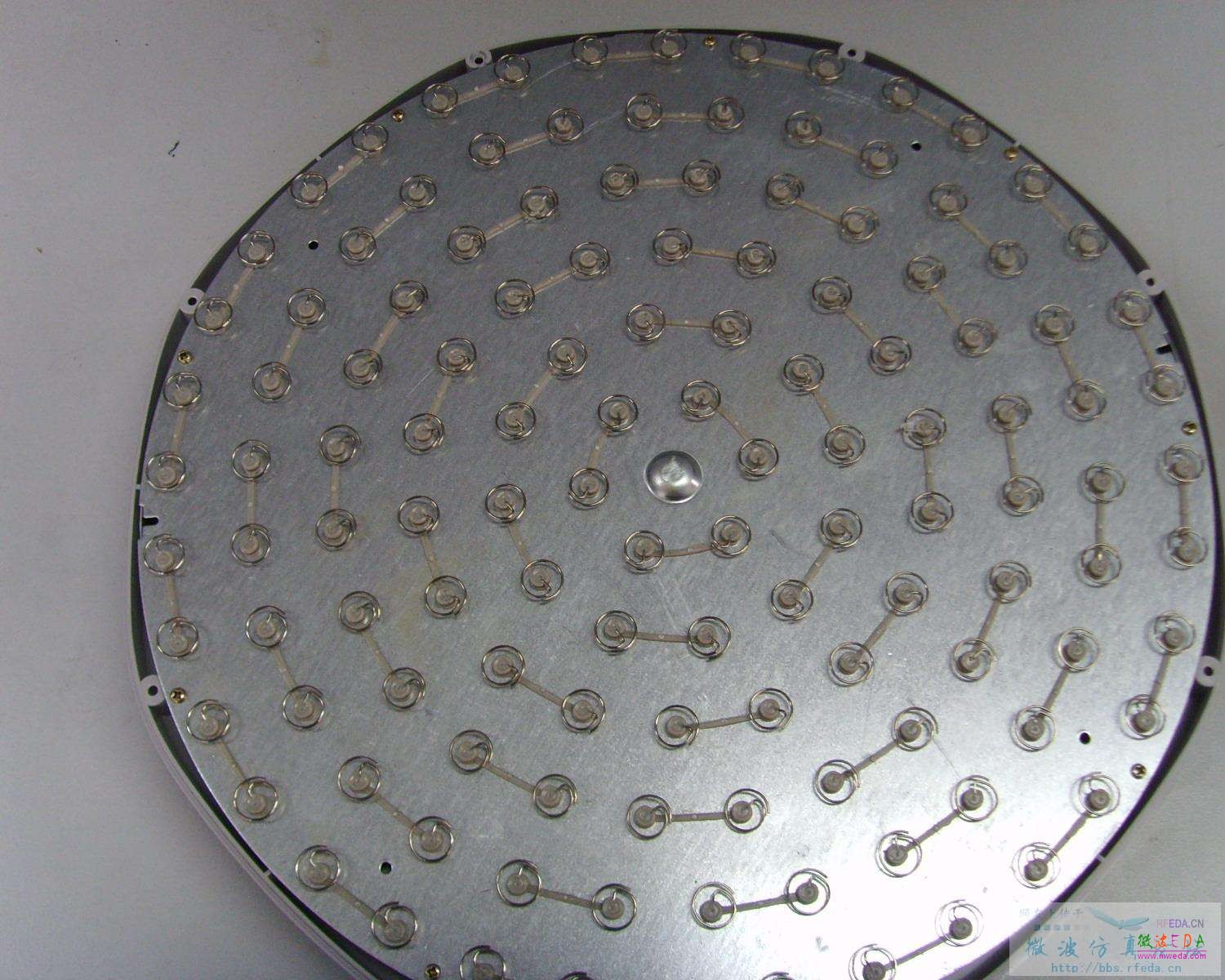

買了一個中視九號衛星的天線，拆開后如圖所示，請教其設計原理，謝謝！

網友回復:

衛星平板，好像是叫RLSA天線，徑向波導探針耦合饋電給最上層的螺旋天線單元
工作頻率12.5GHz左右，圓極化接收天線，屬于行波天線類型

網友回復:

樓上是傳說中的高人，頂
國內是做廉價的，小日本有一種縫隙平板，用途和這個一樣
做的很恐怖

網友回復:

東大做的一款衛星天線也很恐怖的說

網友回復:


高人呢！

網友回復:

一樓的是高人
特邀技術顧問。。
要發多少帖子才可以到這個程度，自己算下

網友回復:

謝謝高人，能否說的更詳細一點，感覺還是一頭霧水啊。我查了一下rlsa天線，意思是徑向線縫隙天線，但這個不是縫隙天線啊。要是知道確切類型就好了，可以進一步的查些資料。

網友回復:

螺旋天線陣列

網友回復:

這個天線好恐怖
