3D方向圖左邊顯示的數據是什么意思

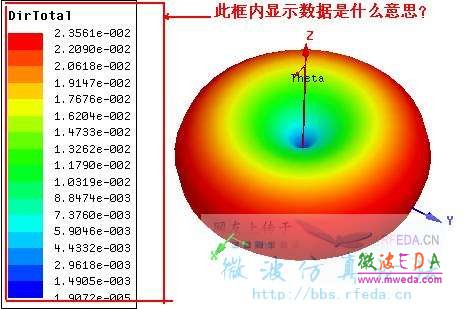

3D方向圖左邊顯示的數據是什么意思？



網友回復:

這是半波對稱振子的方向圖，左邊框內顯示的數據是方向系數。以該天線最大輻射方向的場強的最大振幅為1，其余的按比例繪制而成，也就是值為1的方向就是最大輻射方向。
比如第一組：2.3561e-002，就是其電場的振幅，單位V/m，其值為2.3561乘以10的負二次方。
其余的以此類推，如有出入，請見諒并告知我！一起學習研究。本人郵箱：xiexiang48274772@163.com

網友回復:

謝謝樓上解答...........................
