本人設計的一個簡單微帶天線匹配電路，及其電阻設置問題

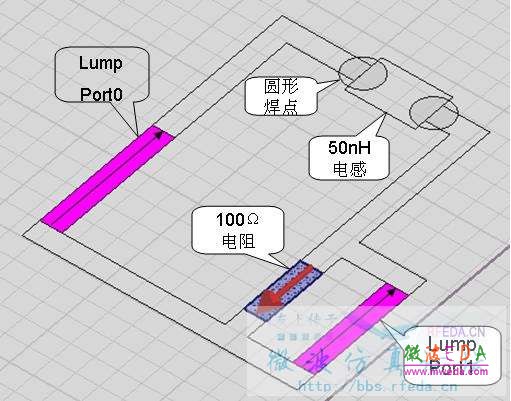

本人設計的一個簡單微帶天線匹配電路如下圖



這個匹配電路我只用到了電阻R=100歐姆、電感L=50nH。其中LumpPort0是電源輸入接口，LumpPort1是匹配后的電源輸出接口，LumpPort1處接微帶天線（圖中未畫出）。

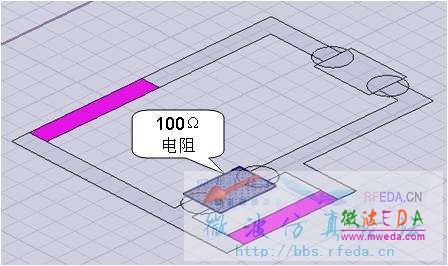

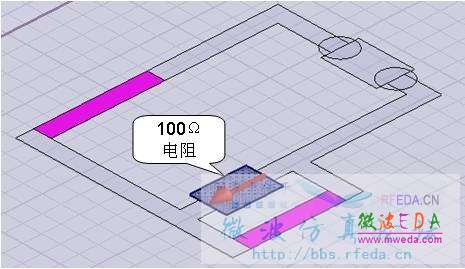

下面我改變電阻模型如下面兩圖所示







我的問題：雖然三個電阻我都設置為100歐姆，但仿真后的匹配電路輸入輸出電阻卻有不小的變化，大家覺得那一個圖的電阻模型最合理？

網友回復:

前面兩個的lump rlc邊界是不是跟下面的電路走線重合了？
個人感覺應該是把跟邊界重合的部分去掉才對

網友回復:

我感覺是第二個。。

網友回復:

樓上二位說的都正確。我這圖確實存在邊界與走線重疊的警告。并且有重疊的時候，電阻值要比設置值要小，如果把重疊部分去掉，電阻值要比設置值大。至于RLC電阻的寬度問題，比走線寬一點，或比走線窄一點，阻值還是有變化的，
