微帶天線仿真時經常會遇到的一個基本問題

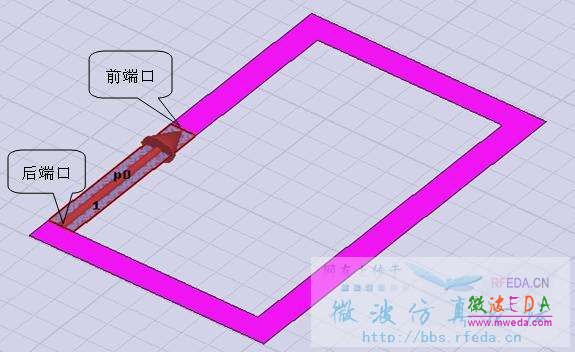

我用集總激勵源p0連接了一段傳輸線，如下圖



我想問的是S（p0，p0）是指信號從圖中前端發出，再返回前端口；還是指信號從前端發出，到達后端口的值？

網友回復:

應該是后者

網友回復:

感謝這位同仁的回復。。但是，如果p0的后端沒有和微帶線構成回路，那是不是應該是前者了？

網友回復:

也應該是后者，會有電場形成回路的，只不過是耦合的，不是這種形式

網友回復:

S(A,B)指信號從B出發流向A的S參數.S(A,A)指信號從A出發流向A的S參數,也就是反射系數.從反射系數可以算出天線的輸入阻抗.其實你這個天線僅有一個端口,你把直流電的電流流動和微波電路中波的入射或者說是高頻饋電搞混了.你學習一下微波電路中的S參數就明白了.

網友回復:

lz可能是說的一個端口的電流指向，本來這就是一個端口

網友回復:

這位同仁的很好的解釋了這個問題，讓人茅舍頓開，如同仁在杭州，真想請你喝茶！同時也感謝4樓小版主的參與

網友回復:

哈哈 注意環路端口的設置，弄不好會報錯的

網友回復:

今天我在一些資料上看到，“傳輸線上任意點的電壓和電流均為射入波和反射波的疊加”，這樣按照你的解釋就不能體現出“疊加”這個詞了

網友回復:

把微波電路中的S參數好好看看,看完后也許大家就不再這樣理解問題了,要真的看電流隨時間流動,軟件里面都有啊.可以仿真出來,呵呵.
