新手求助，DIY微波多普勒探測器的問題

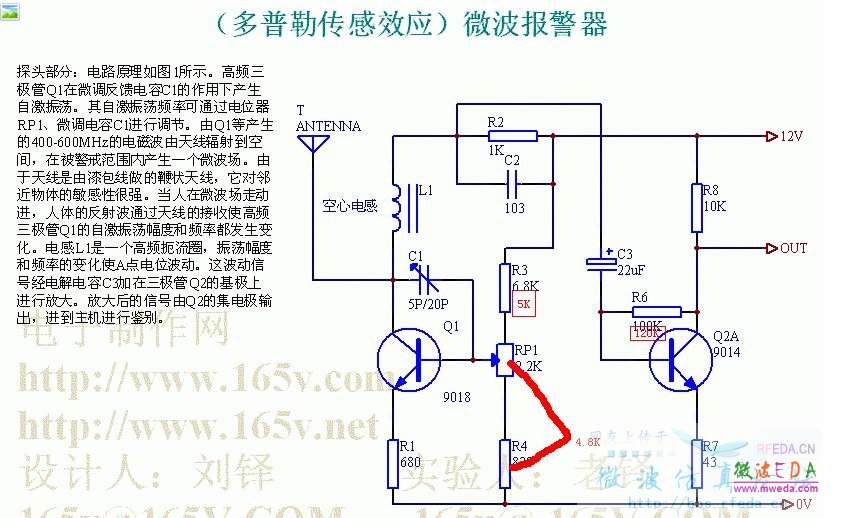

依照電路圖做的探測器，紅色是我使用的元件的參數，RP1我使用的4.8K可變電阻，R3使用的5K
沒使用R4；
但是手在天線旁邊晃動時，電壓變化不明顯啊。。
手在天線旁邊晃動，只是在0.01V上下跳動。。
請各位看看是什么原因？國慶搞了幾天了，依然找不到原因？
先謝謝各位了;

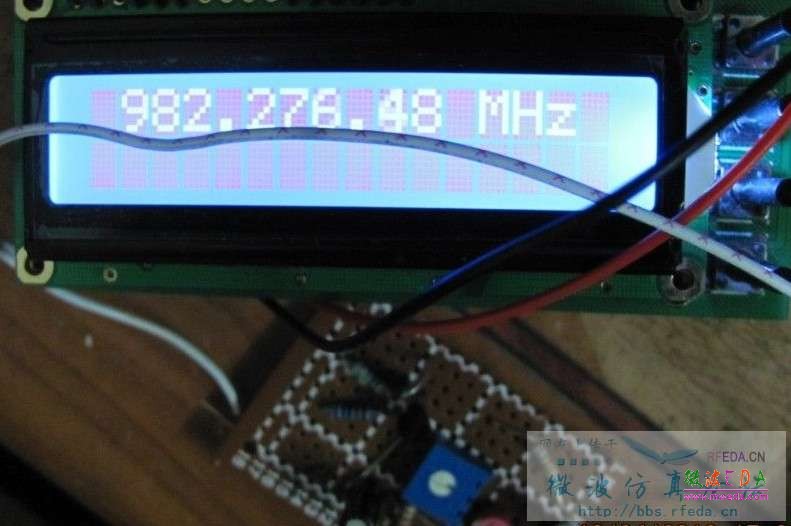

頻率計顯示，已經產生900M的波





網友回復:

難道來錯地方了？

網友回復:

第一次來這個論壇就讓我心寒了，發個帖子，一個回的都么有

網友回復:

你可以把C3電容換小一點10UF，天線做成定向的，如PCB環形天線，效果或許會好一點。

網絡上的圖紙和程序能試驗成功的幾率不大.

網友回復:

看你天線工作頻率和你的發射頻率對么？資料顯示是400-600M，你怎么搞到了900M？

網友回復:

似乎這個電路不是振蕩電路，只有電容，沒有電感（扼流圈不算），如果是RC振蕩，頻率也不會這么到這么高，倒是像個并聯反饋的放大器。建議還是回去先把交流通路畫一下吧。個人看法，這個電路怎么看都沒法化簡成經典的三點振蕩電路。

即使有振蕩，也是晶體管管腳的寄生電感跟反饋電容的作用，估計不會穩定，也很難控制。而且你的板子是普通的萬用板，高頻特性很差，不要說900MHz，就算是90MHz，都不可能指望一次就成功。還有電阻，有引線的那種，不管金屬膜還是碳膜的，寄生效果太嚴重，而且你用的9018，管腳留得也太長了——正是這個寄生電感，也許再加上周圍布線的寄生效果，導致自激振蕩。

高頻的布線、元件工藝都跟低頻不同，過去做實驗的時候，我都是用改性聚四氟乙烯板子和手術刀來刻電路的，留下大面積的接地板，盡量用貼片或者把管腳剪短。但工藝并不是全部，關鍵還是要基本原理搞清楚，才能少吃苦頭。

BTW，高頻電路的調試比較麻煩，沒經驗的情況下失敗幾次都是稀松平常的事情，沒吃過調試的苦頭，都不能算做過高頻。

網友回復:

已經搞定了，多謝二位！

剛才根據網上的資料，做了一下升級
把可變電容直接換成陶瓷電容，可變電阻換成金屬模電阻，
方便簡單，節省成本！
焊接好，立刻就起振，頻率是955.6....M，相機不在沒上圖了

對了，我用的是9018，不是3355了


網友回復:

手晃動時，電壓可以從3.3V-5.6V之間變化，人在遠處走動時，電壓變化為0.1-0.01V
頻率變化和遠處人走動時變化很明顯

網友回復:

恭喜你取得成功，調試成功一個電路很不容易。
