天線的輸入阻抗與微帶饋線阻抗匹配問題

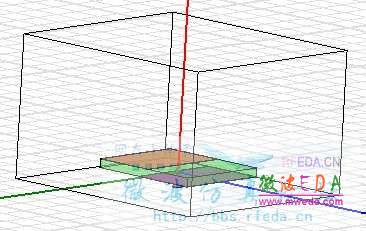

最近在做一寬帶天線的仿真，模型如下：（圖一為整個模型 圖2為空氣盒里面的部分 綠色為介質塊，其上下表面各有一片銅片，圖中為黃色與粉紅色部分）



圖1





圖2

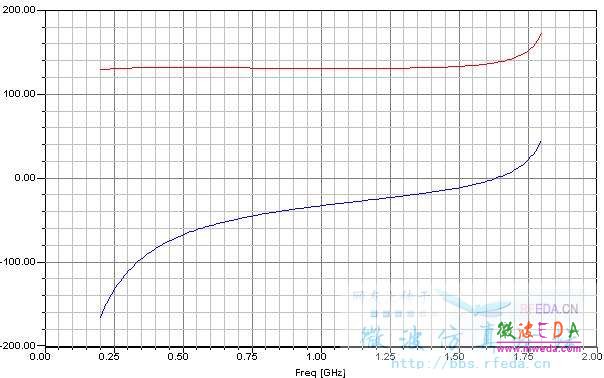

通過尺寸調整，能顧得到較好的S曲線，同軸饋線的輸入阻抗為50歐姆，但是阻抗曲線實部不能在50歐姆附近，虛部也不能在0附近。如下圖3：



圖3

想請教一下
1.該種結構是否能實現寬帶，大致原理是什么？
2 我的模型是否存在問題，為何阻抗一直不匹配？
3 阻抗曲線在仿真結果中的地位，是否仿真中都需參考？為什么我看到的一些書上很少有對此討論？
謝謝~~謝謝





網友回復:

寬頻匹配不要想著匹配到阻抗的實部，應該是復阻抗匹配，天線的阻抗本來是一復數，因此在寬帶范圍內只要S參數小于某一值，便可認為匹配了。

網友回復:

這種情況主要還是通過改變結構的相關尺寸來解決。先總結出哪些尺寸對等效電感的影響比較大、哪些尺寸對等效電容的影響較大，再綜合起來讓等效電感與等效電容處于諧振狀態，通過微調，電阻就自然匹配了。
