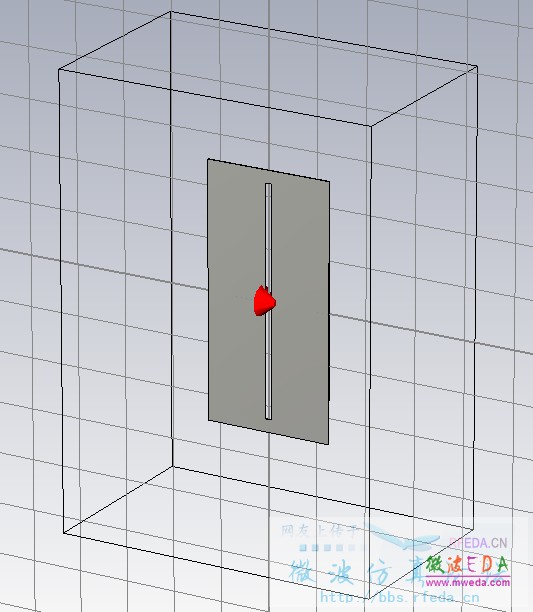

如圖的縫隙天線在實際做的時候應該如何饋電啊

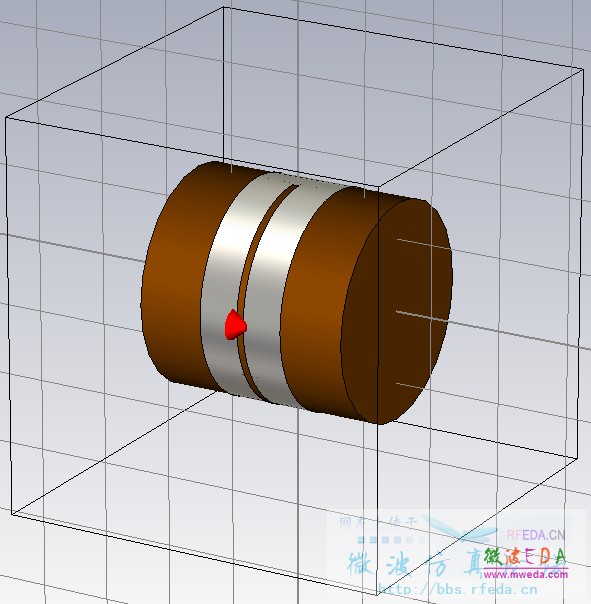

能彎在手腕上的開槽天線，仿真的時候用的discrete port，實際做實物的時候應該如何饋電？

網友回復:

如果饋點的阻抗是與同軸纜線相同，可以一邊接地網，另一邊接中心線，如下圖






上圖接法的缺點是，輻射圖案會偏掉，可以使用1:1的BALUN放在饋點與同軸纜線之間，這雖可以糾正輻射圖案，缺點是施工麻煩，介入BALUN也會有微小的損失。

網友回復:

看不到波導啊。

網友回復:

最好加巴倫（平衡-飛平衡轉換器），然后再接同軸

網友回復:

大哥每次的回答不僅專業，而且很細致。強烈贊一個！
