700-2700的雙極化全向吸頂天線

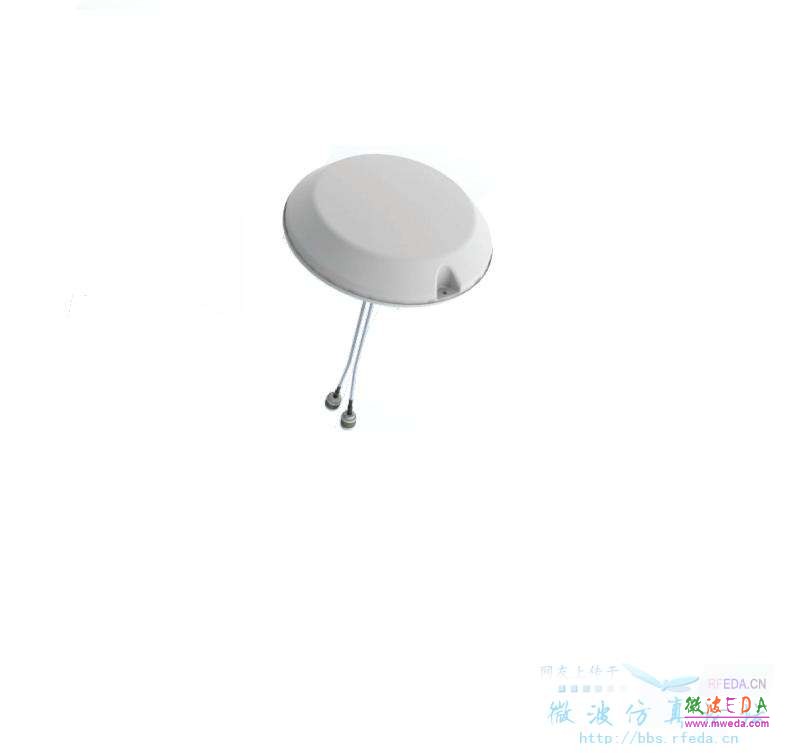

不久前在網站上看到一個垂直水平雙極化全向吸頂天線（下面有圖）：頻率698-960/1710-2700MHz 增益3--6dBi尺寸Φ220x 44mm 不知道是用什么結構能實現這么寬帶寬的全向（特別是水平極化）？有沒有牛人能指點下？




網友回復:

盤錐垂直極化+3-4個水平振子

網友回復:

3-4個水平振子組陣，帶寬能做698-960/1710-2700MHz 這么寬。而且厚度很小只有44mm

網友回復:

呵呵，這個“雙極化”天線垂直極化是 698-960/1710-2700，水平極化實際上只有2500-2700。

之所以做成這樣是因為雙極化是在LTE上MIMO2*2用的，而GSM900和UMTS2100都沒有MIMO的功能(至少常見系統都沒有)，在室內也不需要上行分集接收，所以沒有必要把698-2170做成雙極化。
