S11 E面 H面 圖

可以從S11  E面 H面 圖中得到什么信息？我分別上傳了三張圖，大家給分析分析？

網友回復:

可以得到諧振頻率、工作帶寬、增益、波束寬度等信息，具體怎么分析，我想你可以看看天線的書籍，一般講了天線的參數的章節都會涉及到這些的，至于具體怎么分析，我自己初學的時候整理了個文檔，或許可以一起討論討論。

同軸饋電天線結果分析.doc (226 K) 下载次数:18

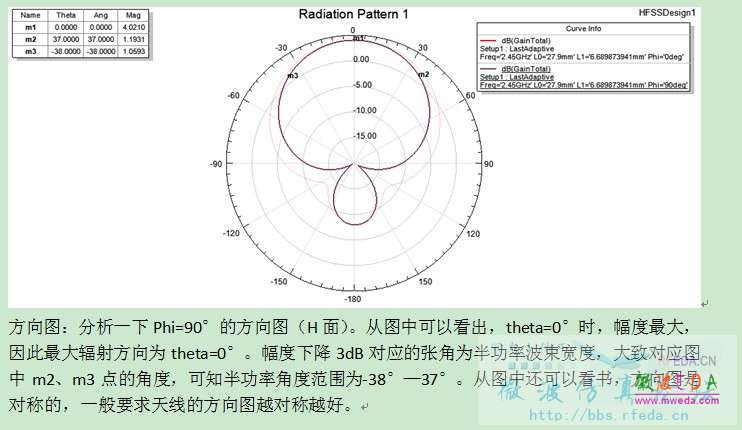

以下是對于你所提兩個圖形的分析：








網友回復:

非常感謝二樓，又學習加強一遍，這些都是天線的基本知識，現在很多人仿真只知道出結果，并不知道這些參數有何用

網友回復:

很好，非常適合我，萬分感謝

網友回復:

非常感謝樓主！

網友回復:

我這里下載不了！哪位樓主下載了的話，麻煩發到我郵箱里ycw20xx@163.com。麻煩各位了！

網友回復:

剛剛下載了，不用麻煩各位了！再次感謝樓主的分享！

網友回復:

由E面圖得出的結果和H面圖得出的結果，有什么區別，兩者綜合起來可以說明什么問題？（Phi=90°的方向圖是什么意思？）還請多多指教！
