有矩形極化片的圓極化微帶天線

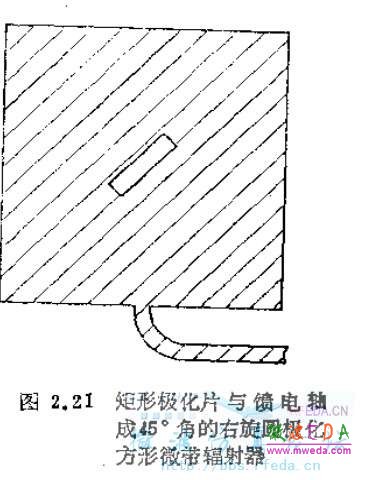

如圖所示，圖中說的矩形極化片是個什么東西呢？怎么加載在貼片上的？是直接在貼片上加上的小矩形貼片嗎？還有就是饋線沒有什么特殊要求把？！請懂這個的大神解釋一下謝謝了


網友回復:

這個真的沒有說說的嗎？

網友回復:

這是在中間“扣”掉那塊矩形

網友回復:


哦 是摳掉的啊   我開始以為也是，不過想了想不會這么簡單  可是什么原理呢？從電流路徑怎么分析呢

網友回復:


還有就是 您看那個饋線，是與貼片垂直的嗎？

網友回復:

這個矩形貼片就是你所看到的陰影部分，中間挖掉的斜45度小矩形是用來實現右旋原計劃的

網友回復:

看看哈  。。

網友回復:


恩 謝謝了哈 可是還是不知道怎么從電流路徑來分析形成圓極化的原因呢

網友回復:

xiexie謝謝謝謝 了 謝謝了

網友回復:


不好意思還要在這個問題上麻煩您，我試著做這個圓極化天線，可是實在是無法形成圓極化啊，軸比不管哪個矩形怎么變化始終將不下去呢！您有什么好方法嗎？
