天線廠家規格書中的方向圖怎么看？求指導
文章來源: 互聯網 錄入: mweda.com
剛剛開始學習天線，廠家規格書中的天線方向圖中的數據該怎么看？求詳細指導。。
這個天線是增益3dbi的，從圖中能看出來嗎？
小的紅框中的值是方向系數還是增益值？
大的紅框中的英文代表的含義是什么？尤其是箭頭指向的哪幾個？從圖中能看出是全向天線嗎？

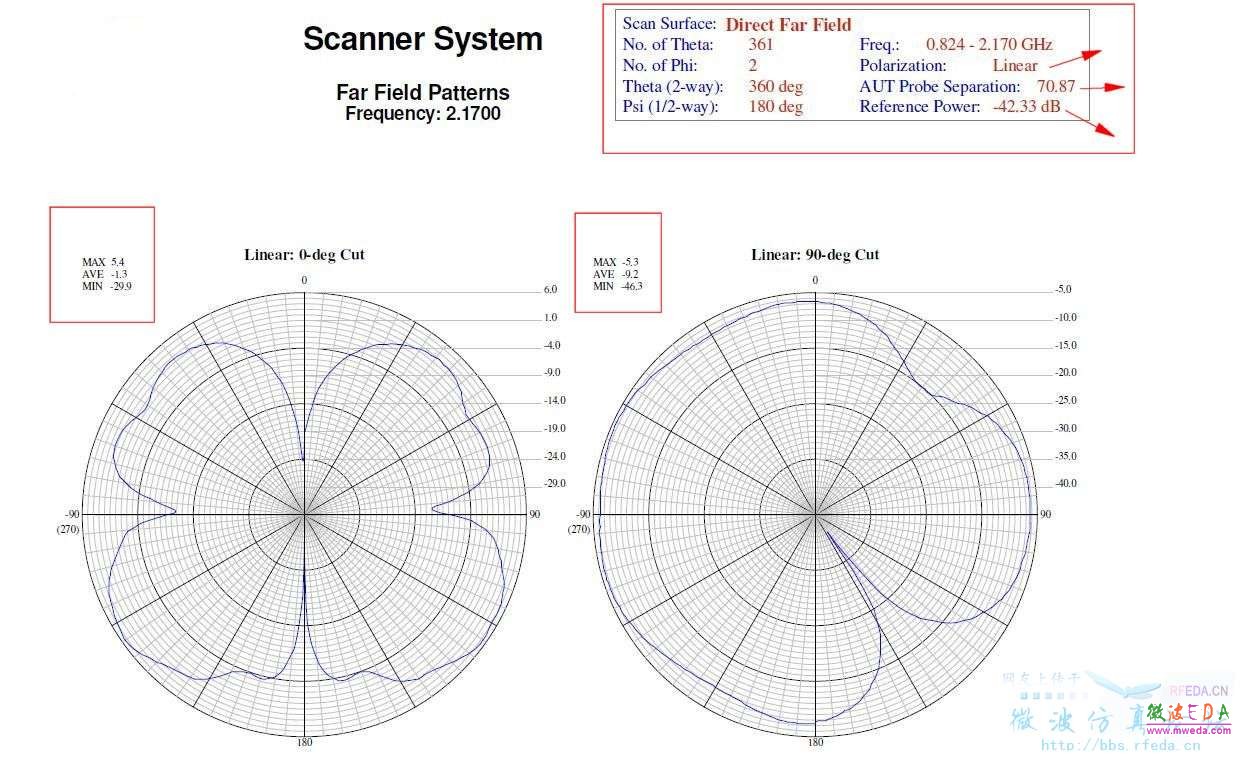

附件中有圖。。如下圖
網友回復:
自己頂一下。。
網友回復:
沒人回答啊。。悲哀
網友回復:
小框框里的應該是幅度，因?yàn)槭沁h(yuǎn)場測試，所以應該是與源天線之間的S21值。
大框框里的箭頭部分分別是
極化：線極化
待測天線與源天線之間的距離
參考功率
從圖中看出是全向天線啦，再說了3dBi的增益，肯定方向圖超寬的啦
