新手求助-T形結饋電網絡分支長度從哪里算起

各位大大，微帶T形結饋電網絡的輸出分支，比如端口2的長度，是從輸入分支的寬度的中間b算起，還是從輸入分支的邊緣a算起？長度一定要四分之一波長嗎？

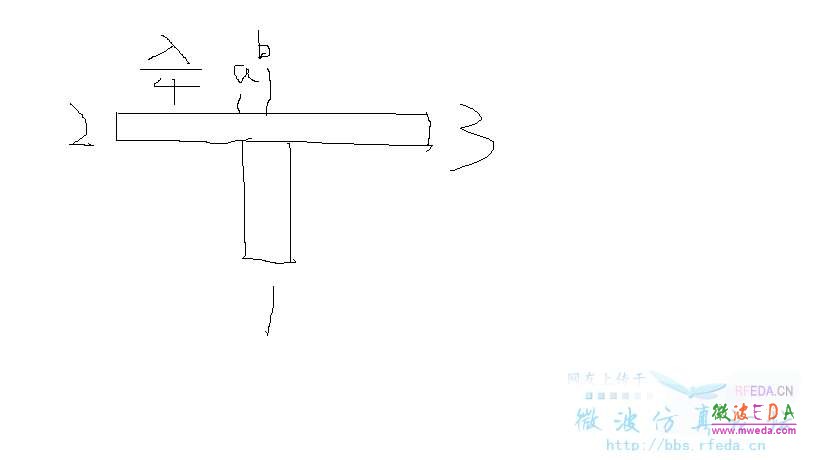

描述:T形結




網友回復:

理論是，但根據功分比及相位要求會略有調整。

網友回復:


謝謝您的回答，長度從哪算起呢？

網友回復:


想了想，應該從a算起吧？
請您再幫我看看下面這張圖的信號走過的距離

網友回復:

信號從1走到2，電長度是是算a+c還是a+c+b/2-d/2(軌跡的中間線)？


網友回復:

仿一下就知道。

網友回復:

支持仿真的。
搞工程的不求甚解。。
