如何理解波瓣圖或方向圖

1、波瓣圖或者方向圖，是根據(jù)磁場或電場或功率強度和角度的函數(shù)，從而計算或繪制而成。
但是如何理解這個圖與遠場的關系，

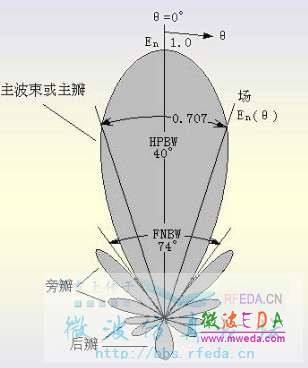

為何該圖與距離無關？如下圖所示：在z軸方向，例如距離天線越近，E或功率密度應該愈大，但是為何最大功率密度或者最大場強在z軸最頂端？
然后增益和定向性呢？怎么理解與距離和功率密度間的關系呢
總是感覺哪里不對，但是就是想不明白或者說不清楚，也不知如何清晰的表達內心的疑惑，請見諒，希望熱心朋友指點下。謝謝






網友回復:

如果給你解釋，也就是復制粘貼，不如你自己找本書看。

推薦兩本書吧，Kraus的<天線>，建議看英文版，中文版狗屁不通
另外一本，魏文元《天線原理》，都是很基礎的知識，書上都有

good luck

網友回復:

一般說的方向圖是指遠場方向圖，而遠場的意思就是方向圖基本不隨距離變化的距離，所以方向圖與距離無關（呵呵，循環(huán)定義？）

對方向圖的理解應該是在一個等距離的球面上的功率密度分布，你看到的紡錘形只不過是方便觀察按強度3D化了,所以沒有什么“z軸最頂端“

網友回復:

實用軟件仿真一下。看看3D的仿真圖，比較好理解
