PCB環形天線，HFSS建模

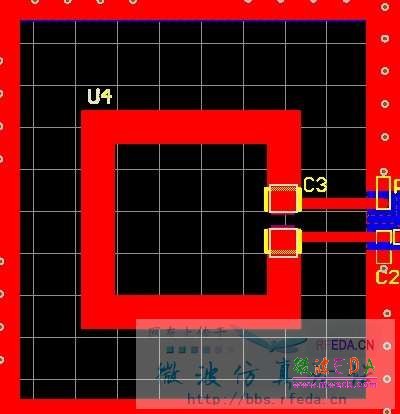

描述:天線形狀



各位大神，本人新手，對HFSS了解不多，現在需要對PCB的天線的具體參數進行仿真，天線是PCB環形天線，線寬為2mm，大小為13.2*13.2mm，留有一個1mm的接口，板材采用FR4，相對介電常數4.3，板層結構附件所示，每層的鍍銅厚度為1.35mil，工作頻率為5.8Ghz，哪位大神能幫幫忙給我建立一個HFSS仿真模型。。萬分感謝了。。

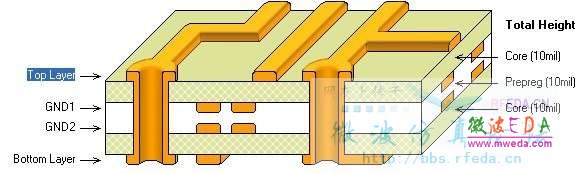

描述:板層結構
