我的微帶天線HFSS仿真模型為何回波是零（求助）




求助高手，附件是我的HFSS仿真模型，請教幾個問題。（微帶吸頂天線）
1，我的模型端口是否設置正確，為啥仿真以后回波損耗，接近零了，我檢查了端口好像沒有短路。
2，這個微帶天線帶寬是不是和每一根線長度有，是不是一個多節的設計。（類似寬帶耦合器）
3，現在這個模型是800mhz-2400mhz的，我想修改一下尺寸到400-960mhz，不知道能不能實現，尺寸可能大一倍。
新人剛開始做，各位不要見笑。謝謝。

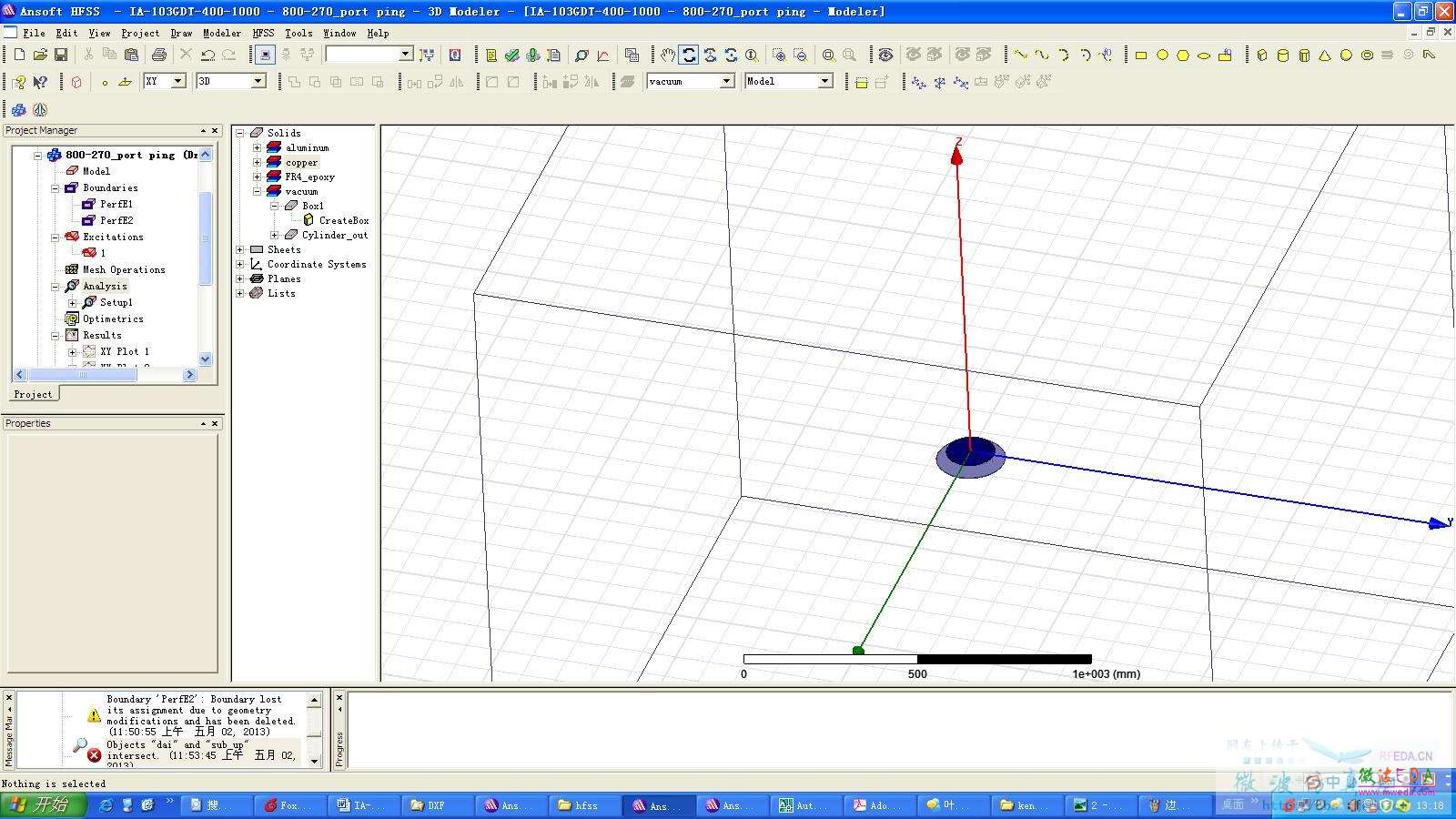

描述:模型和端口




使用一個 同軸線做端口

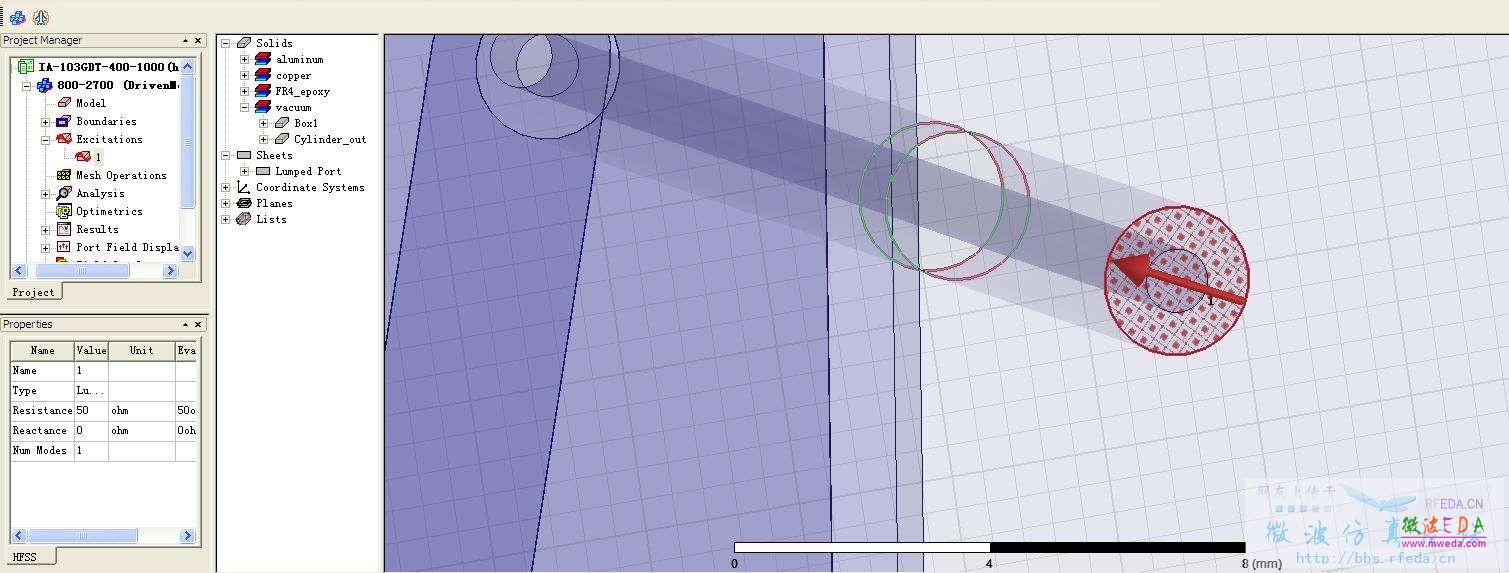

描述:端口





端口設置

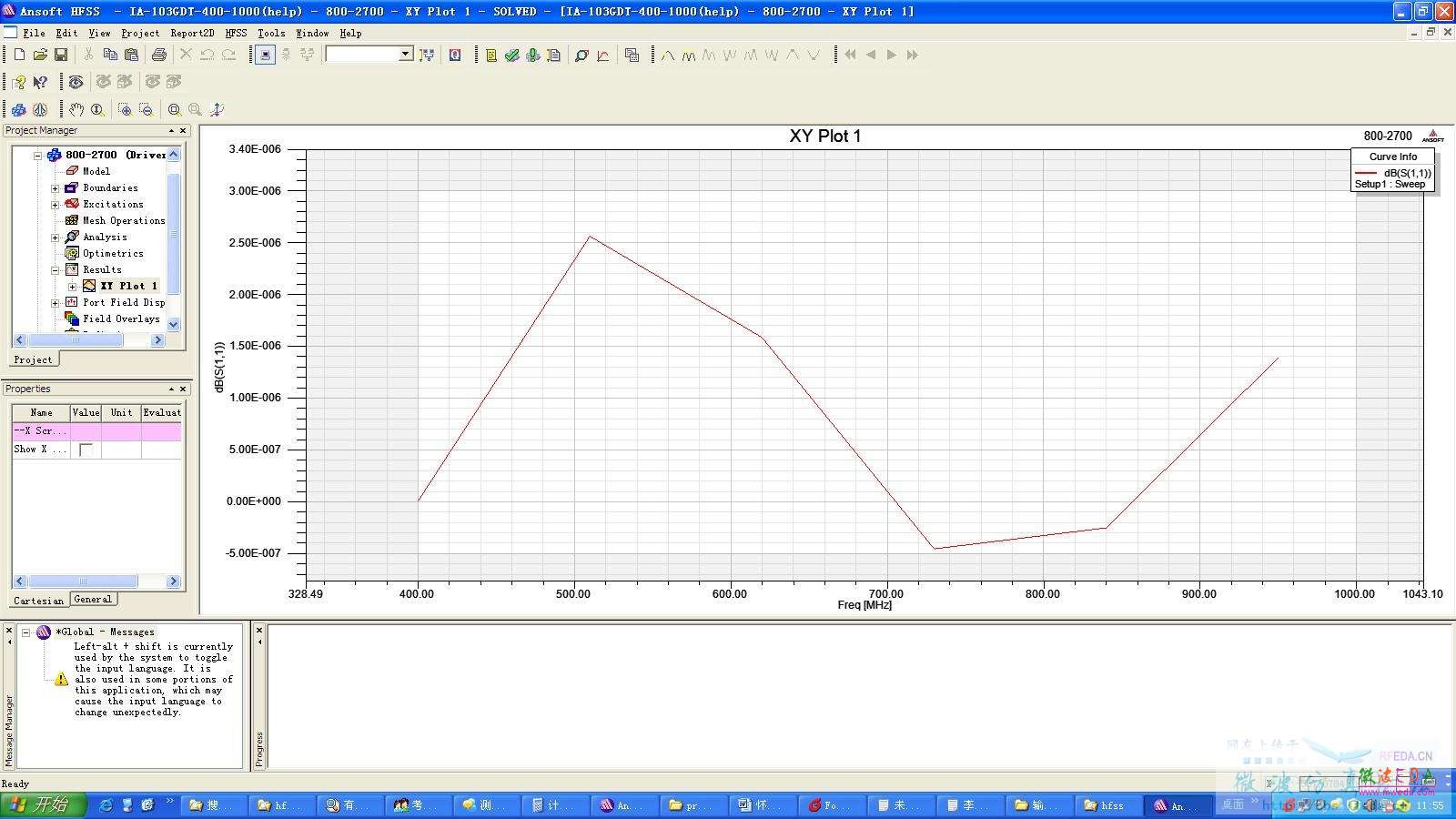

描述:仿真圖

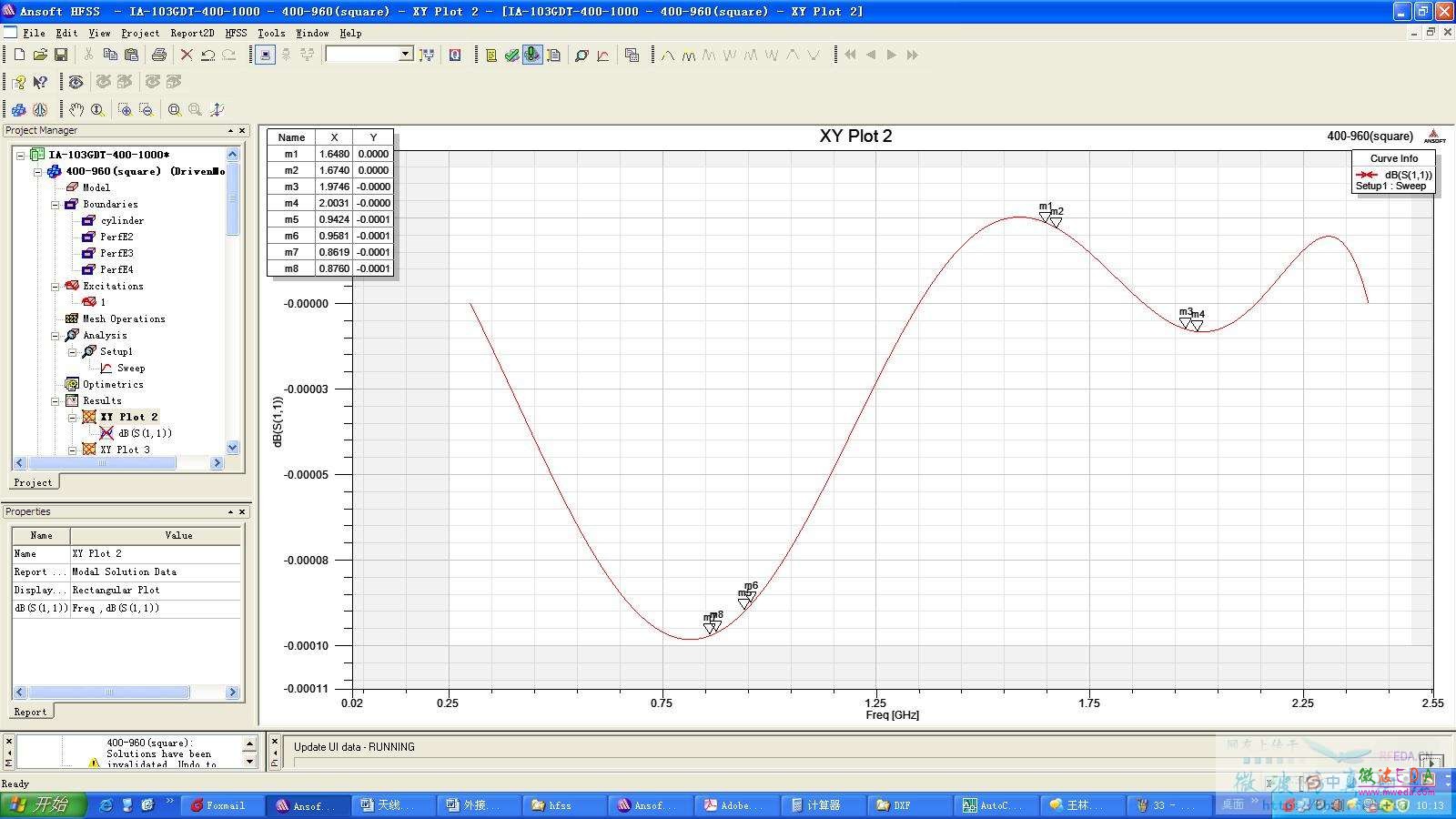

仿真波形
IA-103GDT-400-1000(help).rar (41 K) 下载次数:5


網友回復:

積分線畫錯了，沒有設置輻射邊界。
3.這個天線我沒做過，不知道

網友回復:


非常感謝，
我已經畫了一個空氣腔，邊界都是PERFECT-E   這個是不是就是輻射邊界
。
另外請教積分線怎么畫，我是選取了端口面的兩個點畫了一條線 。

網友回復:


非常感謝，
我看了一下資料 說 圓形的端口積分線只要是任意一條直徑就可以，我的也是任意畫了一條直徑。麻煩你給我具體說說，非常感謝。
如果方面，麻煩下載我的模型看看，指出問題，那就萬分感謝了，要是再修改好模型給我郵件就無法表示謝意了，呵呵（郵箱648611046@qq。com）

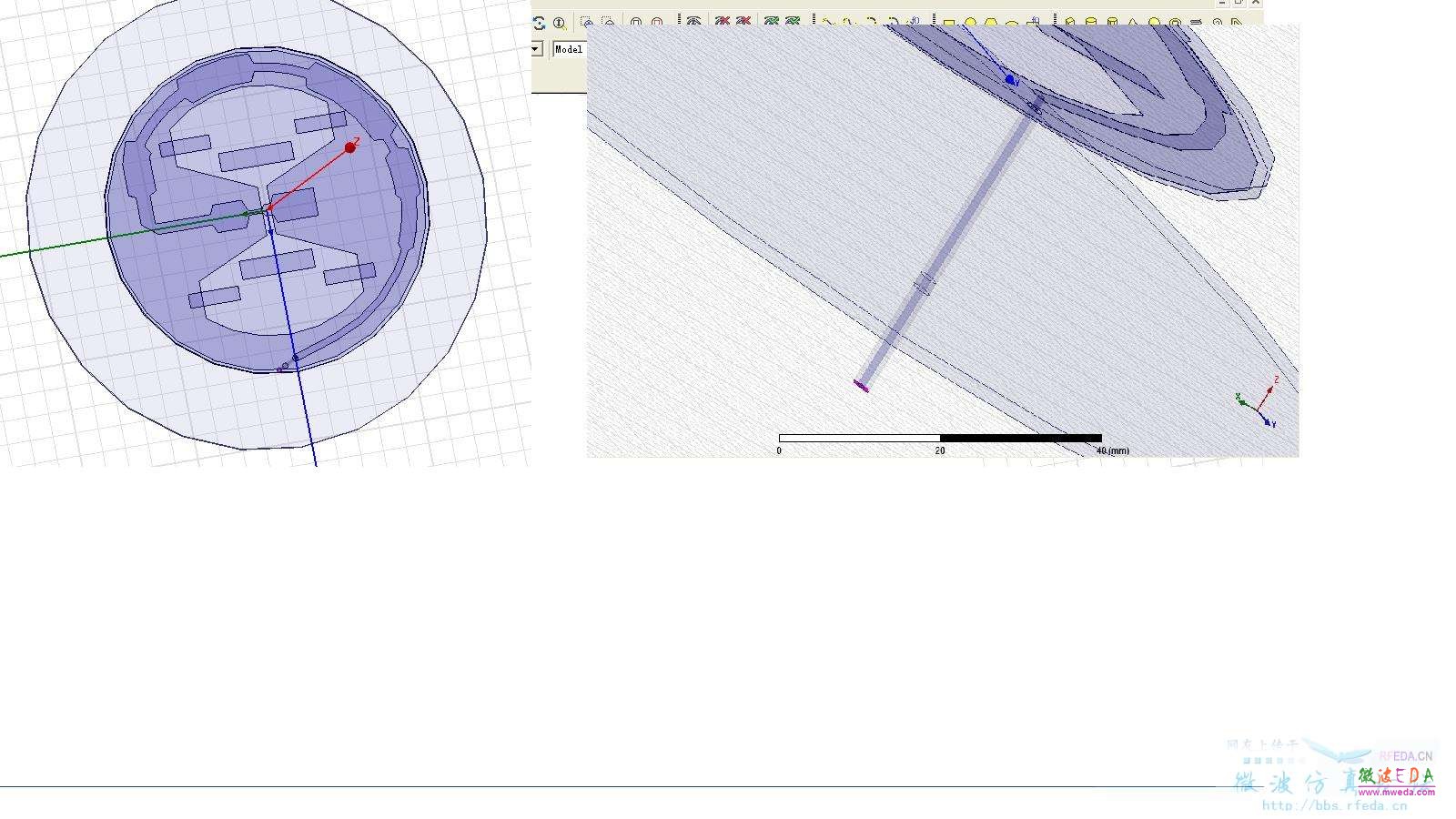

上傳的模型已經畫了一個空氣腔 并且設置了邊界。見下圖（之前給隱藏了）









網友回復:

錯了，具體的怎么設置你去參考李明洋的那本書吧

網友回復:


非常感謝。

網友回復:

積分線一般畫在同軸線內外導體之間。

網友回復:


請教高手 dxf格式文件導入HFSS13的問題
我在DXF里面是畫了一個封閉面，導入HFSS13以后理論上也應該是一個面
但是怎么HFSS里面好像是一個立體東西，沒法測量厚度，但是可以設置這個圖形為銅。請教幾個問題？
1，DXF里面一個平面導入hfss里面是平面還是立體的，如果立體厚度怎么確定。
2.應該HFSS里面只有立體的才可以設置對應材料吧，為啥dxf導入的直接可以設置材料。

另外我 重新設置了端口  ，加了waveport 下面是圖  麻煩看看 怎么回波還是零

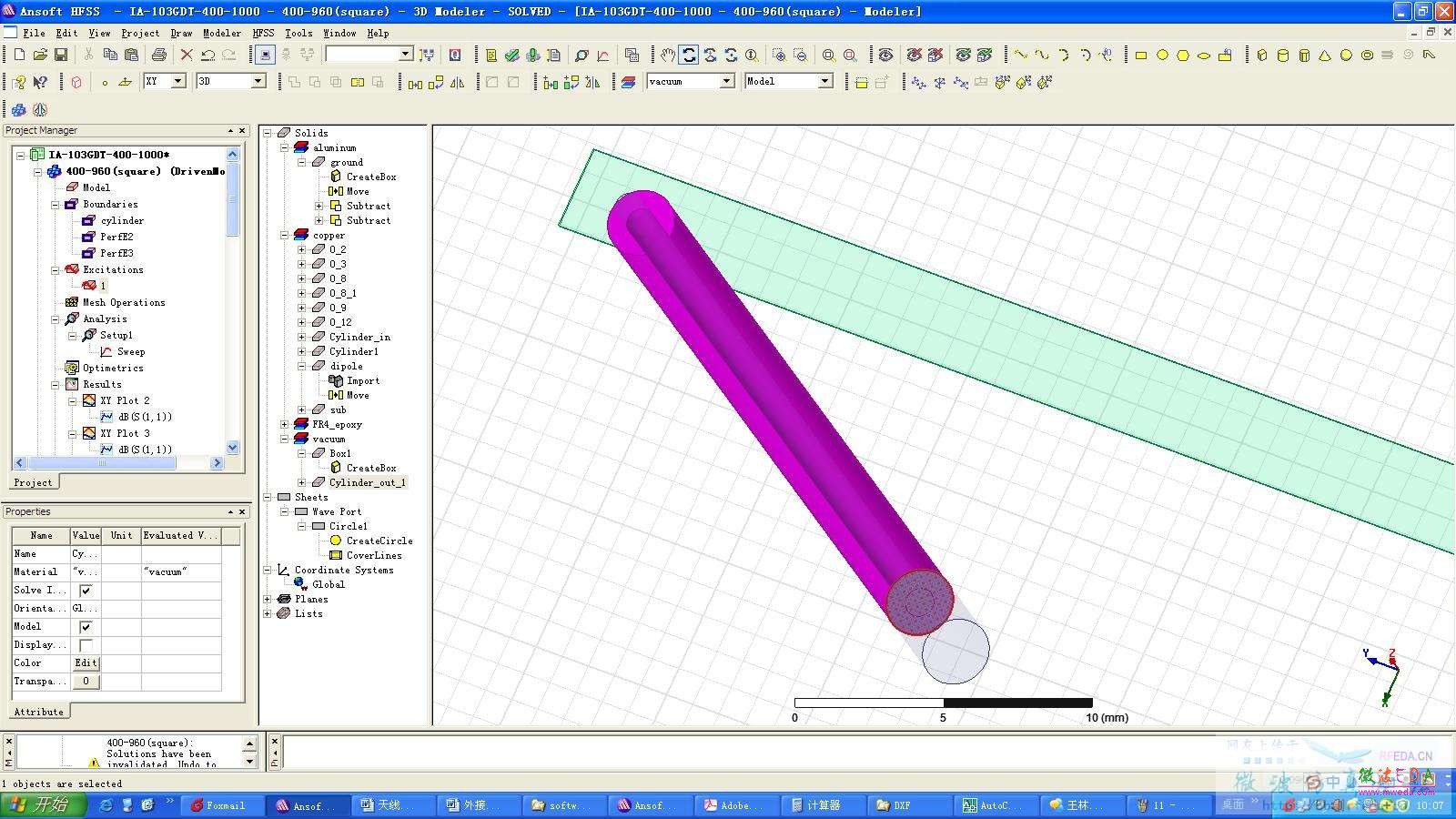

描述:空氣柱下面加了金屬導體柱，兩者之間加了WAVE









網友回復:

模型上來。。10個字節

網友回復:


謝謝 ，已經搞定了 ，原來導入時候可以選是平面還是立體 ，默認0.1mm厚度
，
