UHF 一款天線設計的問題
文章來源: 互聯網 錄入: mweda.com
關于這個芯片設計的問題我是提出來了，如下：
因為畢設要做一款芯片的天線的設計，922M的，所以最近都在忙著找資料什么的。芯片工作頻率是920Ｍ

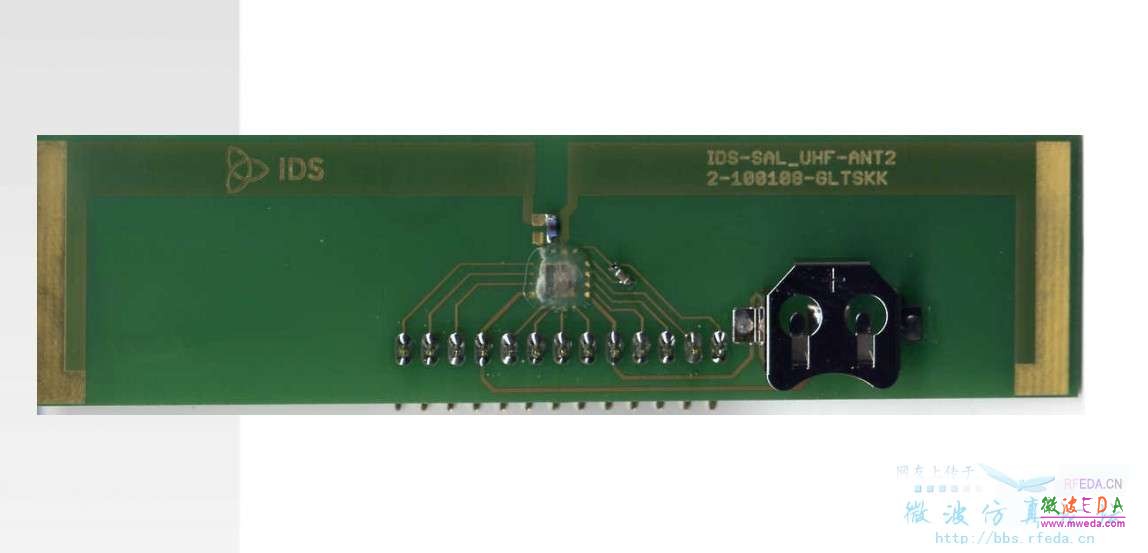

輸出阻抗在３１－ｊ３１１歐姆。這款ＲＦＩＤ芯片廠家的ｄａｔａｓｈｅｅｔ 就是一坨ｓｈｉｔ，天線就畫了一個ｄｉｐｏｌｅ的示意圖，具體的沒畫出來，不像ＴＩ的ｄａｔａｓｈｅｅｔ，天線的具體尺寸都標出來了。于是我只能通過自己仿真，自己實際制作嘗試。我找到了原廠家的這款芯片的標簽ＰＣＢ實際圖如下：
上圖中，可以看到，標簽使用的天線是偶極子天線，天線中間通過細線與芯片的兩個引腳相連，左邊芯片引腳還有一個高頻電感，串聯芯片引腳與天心臂上。我照著上面的尺寸來，在ｈｆｓｓ里面進行仿真，如果不加芯片的引腳與天線振臂的細線連接部分，ｓ１１參數能夠達到－２３ｄｂ，但是加上之后，ｓ１１參數沒那么好，最多－１０ｄｂ
我的問題是：
１上面這個模型，天線芯片引腳與振臂之間的連線，為何要畫成這么細的樣子，對天線性能沒有影響么？
２如果仿真的話，是不是要加上芯片與振臂之間的細線部分，那樣的畫仿真效果不好，該如何處理
３左邊振臂與天線細線之間的引腳有個高頻電感，實際仿真的時候我如何處理？
４偶極子天線為對稱天線，在左邊加上一個高頻電感，右邊沒加，是不是不滿足不平衡了？
５完整的仿真這個天線，包括與芯片引腳的連接部分，該如何建模，以及如何優化參數？
求教！
網友回復:
太復雜啦。。
