有人能幫我看看這個兩饋電多模導航天線設計的模型么，為什么軸比什么的老不對呢

為啥軸比這么大

還有為什么左旋圓極化增益和右旋差不多。。怎么弄成優選的- -

網友回復:

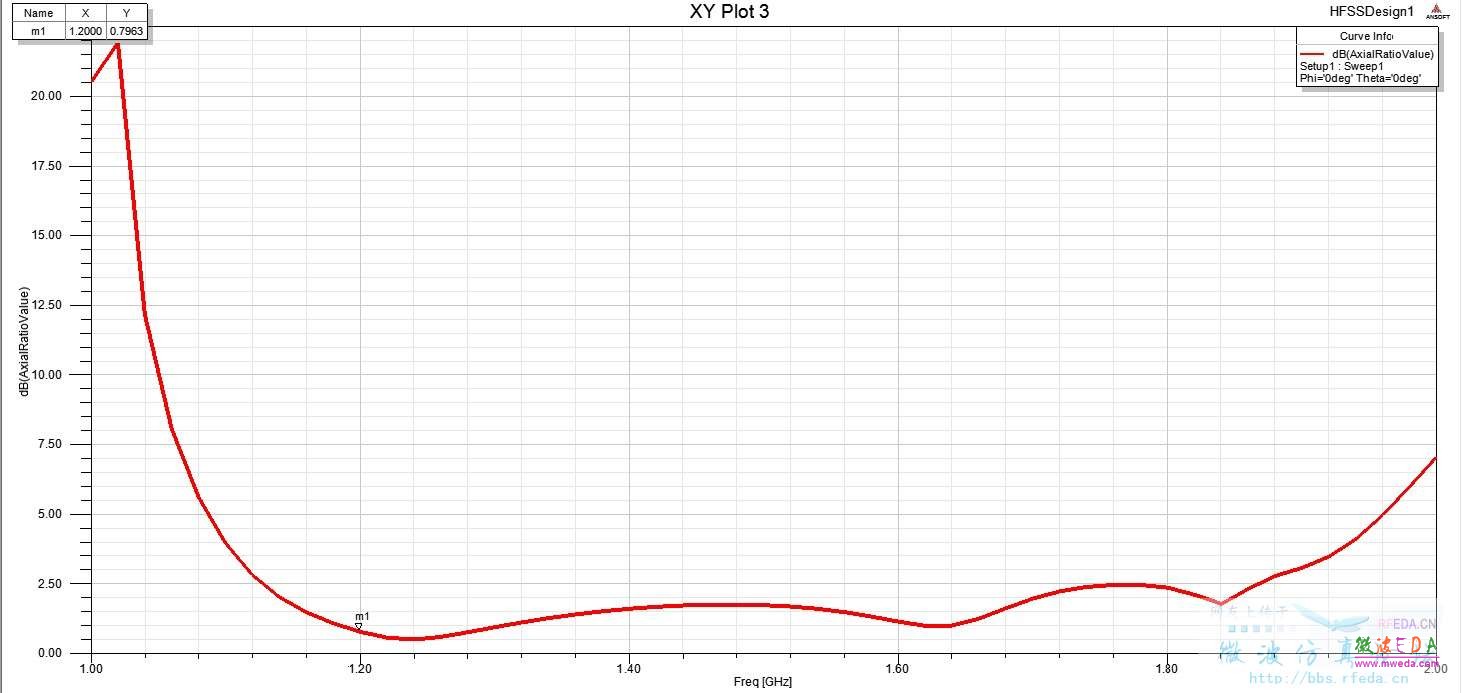

軸比在1.2G的時候是1.2dB
你只激勵了一個端口，另外一個端口沒有激勵
并且兩個端口相位差也不是90度
hfss-edit resouce
你改變里面的scaling 和phase就行了

網友回復:

改好了，你看看。只需修改一下樓上所說的激勵，端口相位差90度，看軸比的時候選擇你關注的方向，你這個是在正上方






文件給你

網友回復:


太好了！ 真的好感謝~

想問一下探針的內外徑對什么有影響呢？

網友回復:


按實物建模，探針大小
