天線制作第2彈~~~~~vivaldi天線調試（0.8-3G），未完~~~陸續更新

0.8-3G的vivaldi天線調試

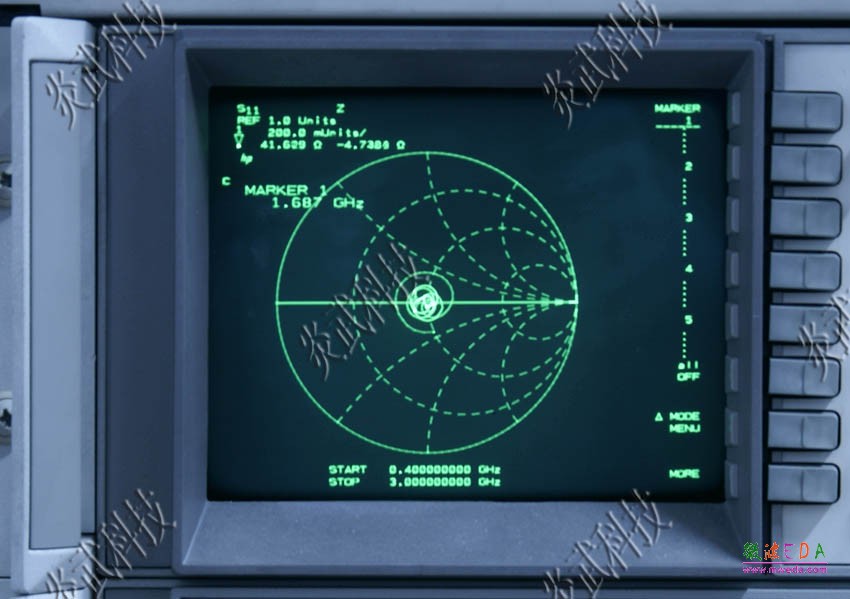

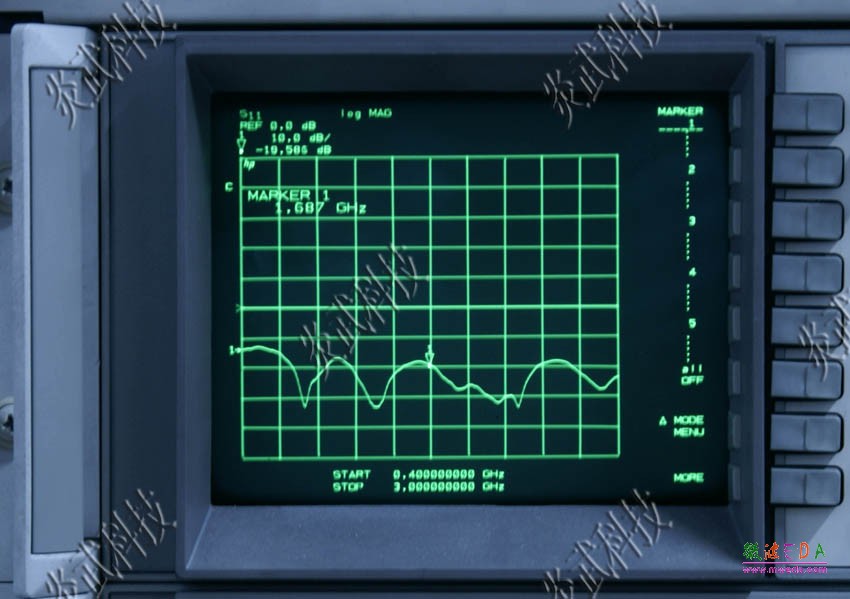

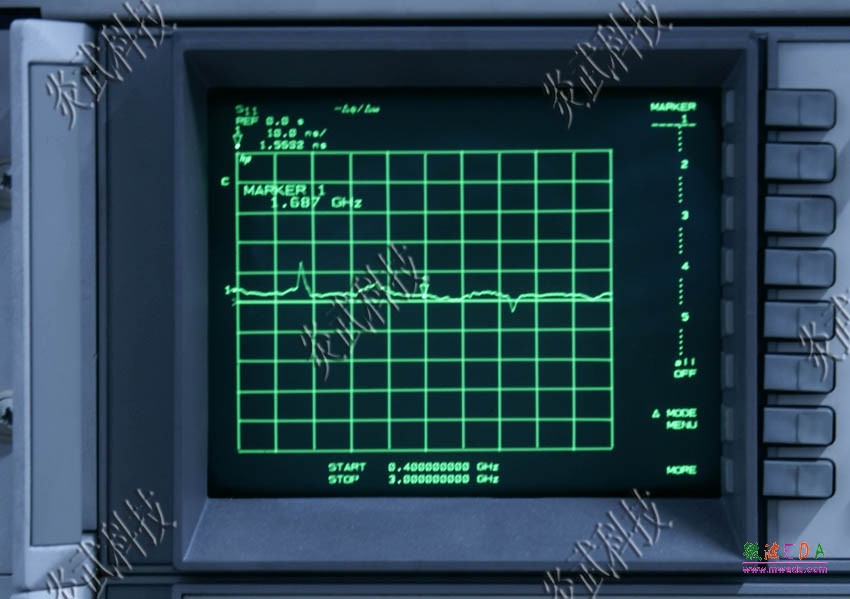

由于這個還沒調試完，先上幾個初步測試圖，陸續更新吧
未完~~~陸續調試更新~~~所有參數緊供參考

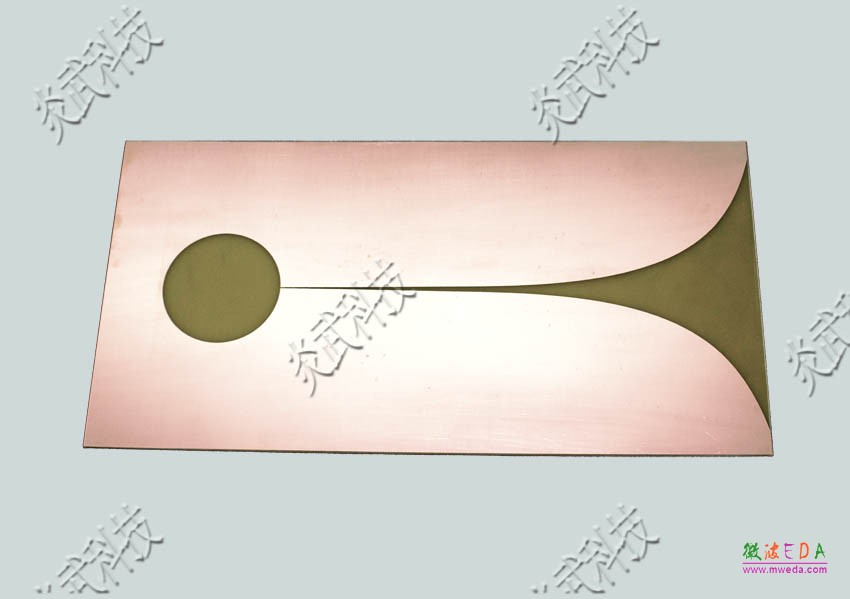

天線特性做一簡單介紹：
寬帶0.8-3G，特點是天線相對較小，可組成陣列，天線名稱 vivaldi antenna ，如感興趣想具體了解的可在搜索下。
天線理想最大增益,8-10dbi，這個目前在8.5左右。

網友回復:

nice,我最近也想做，可是微帶-槽線饋電這塊還不太明白。

網友回復:

漂亮的天線。

網友回復:

漂亮的天線。

網友回復:

饋電部分能稍微看下嗎？

網友回復:


“天線理想最大增益,8-10dbi”

你如何得出這個結論的？仿真？計算？估算？如果我告訴你我做出來有15dBi呢，呵呵

網友回復:

我也不明白這種天線怎么饋電，求賜教！

網友回復:


額,那是因?yàn)槟�是高手，能人所不能，我只能做到這個樣子，也就只能分享出這么菜的東西了

您如果能做出15dBi,我只有羨慕和學習的份,您做出來的也分享下唄

既然全世界您做的最NB了，也別太謙虛，是騾子是馬出來溜溜
