HFSS中S頻點貼片天線方向圖頂點凹陷
文章來源: 互聯網 錄入: mweda.com
不論是總增益GAIN或是右旋增益方向圖，在方向圖頂點都出現了凹陷。（m1增益比m2或m3小2DB以上）理論上應該是頂點增益最大的。
而且，改變空氣盒和介質層大小，方向圖不會出現變化，但改變接地板大小，很明顯。接地板由小到大增大，地板半徑80mm時，沒有凹陷，到半徑100mm時，凹陷就出現了。。試過使用無限大接地板，就不會出現凹陷，頂點增益最大。
是我的模型有什么問題嗎？請大家指點迷津。。Thank you very much！
現在我希望在接地板半徑110mm時，S方向圖頂點增益最大～求助

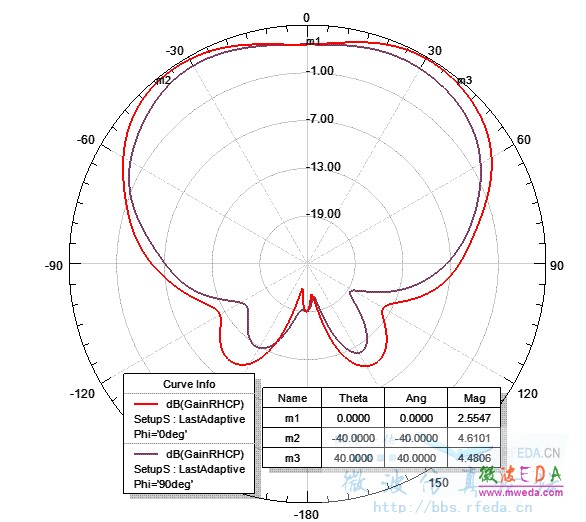

圖片:復件 RHCP.gif

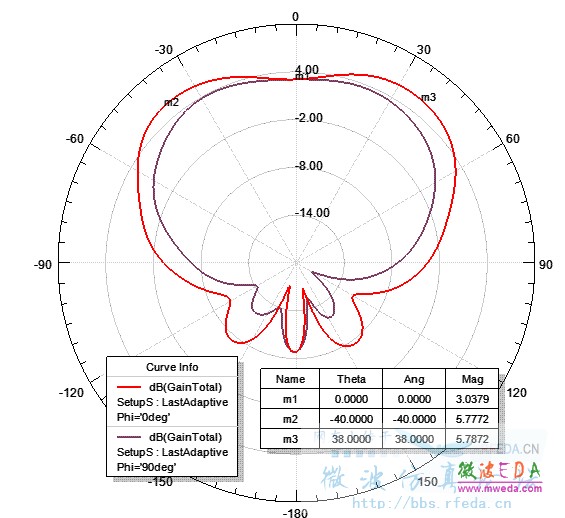

圖片:復件 GAIN.gif

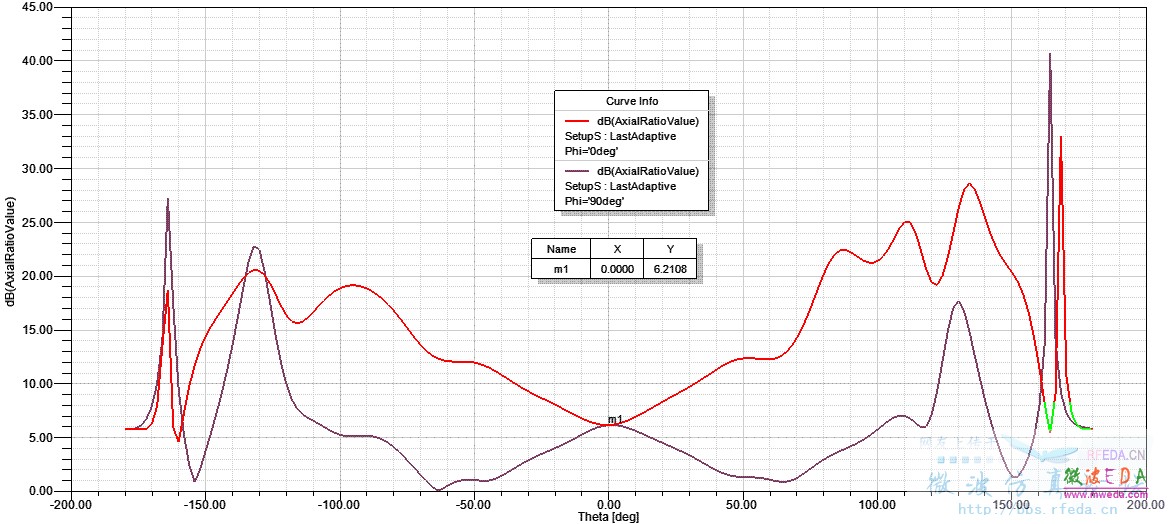

圖片:復件 AR.GIF

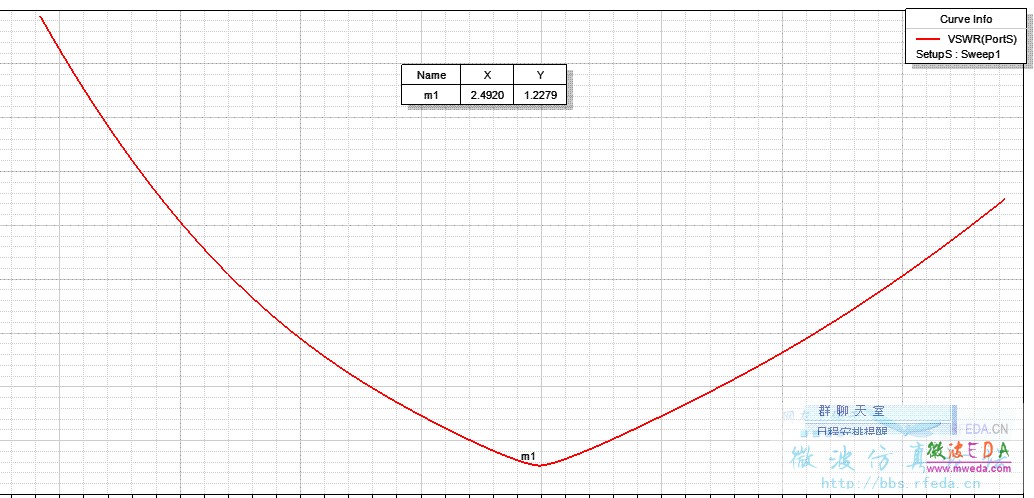

圖片:復件 VSWR.gif
仿真模型在此：：：：：
網友回復:
看見模型被下載9次，很高興！充滿希望！
網友回復:
頂一頂
網友回復:
頂一頂
網友回復:
天線實物實測時方向圖沒有出現凹陷。。為何仿真結果會有？
