四分之一波長扇形微帶枝節的阻抗變換特性

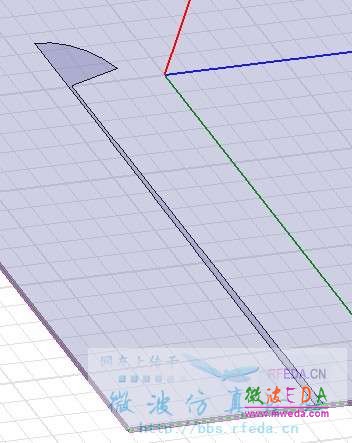

如上圖所示，扇形枝節的半徑為四分之一中心頻率的波導波長，在扇形枝節與微帶線的連接處（后稱為A點），是否跟普通的四分之一波長的微帶線一樣，在A店表現為等效的短路？

問題：

1.由A點往外看，都是四分之一波長，該扇形如何能在較寬頻帶內都表現為有效的短路？其機理是什么？（對于低頻我想可能是因為電流的有效路徑延長，高頻不清楚···）

2.這樣的扇形枝節等效到A點處，就算其阻抗的實部等效為短路了，是否還會有電抗分量呢？以至于后面的多節漸變阻抗變換器要進行一定的電抗調諧才好做實部的匹配？

3.在HFSS里面可否查看在A點出的阻抗呢？比如實部和虛部，以便進行電抗的調諧

網友回復:

在微帶傳輸線上加一段扇形短截線可以增大電流的有效電流路徑，如果你是用來進行耦合饋電，那么這樣做可以使電磁波更加有效地進行耦合；同時，天線在更大的頻帶上保持開路狀態。加大你的阻抗帶寬。

網友回復:

內行~確實是給天線耦合饋電的。 不過這種結構的耦合激勵是什么呢？耦合到槽線，做一個Microstrip-Slotline Transition
請問下，這樣子的扇形枝節在A店處的阻抗有沒有可能算出來呢，以至于進行更好的匹配設計，進一步展寬帶寬，目前我做到0.5~6.5GHz的帶寬，想進一步展寬

網友回復:

很難計算，直接用HFSS仿真，扇形的角度和扇形的長度都會有影響。結合槽線仿真一下應該會得到理想的效果。可以將微帶線走到槽線中間再分出一定角度的微帶線饋電（即扇形枝節），槽線取零點幾個毫米試試。

網友回復:

巴倫我用HFSS仿了下，出來結果還比較滿意，但是槽線枝節大于了1/4波長，微帶線小于了1/4波長，與理論上的所謂1/4波長枝節相差較多。

在微帶線匹配的時候，是按微帶扇形枝節末端的阻抗來匹配，還是按槽線扇形枝節的末端來匹配呢？

網友回復:

學習了,啊哈
