激勵端口時阻抗設置的問題

有一個貼片, 靠近貼片的饋線寬, 而靠外端的饋線細, 不知道在激勵端口時應該以哪段饋線的阻抗設置;

描述:貼片




另外在集總端口激勵設置時會有兩步填入阻抗值的操作, 不知道這兩步填入的阻抗值分別指的哪個阻抗, 請高手指點一下,  謝謝！

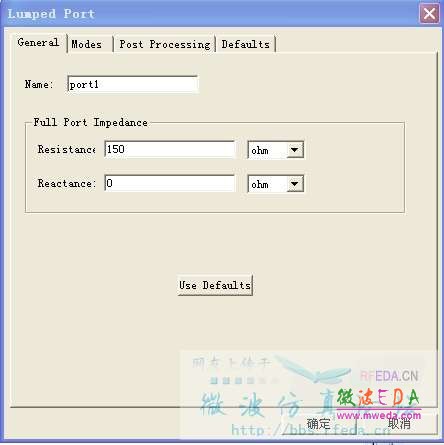

描述:第一步設置阻抗界面

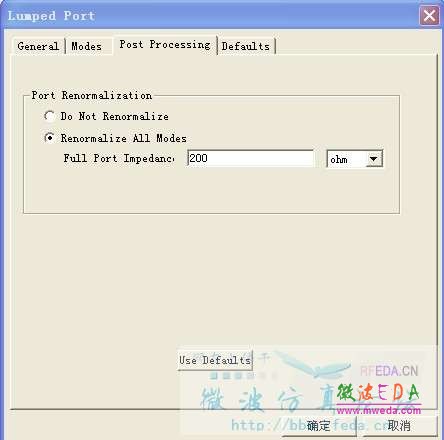

描述:第二步設置阻抗界面


網友回復:

前一阻抗是為了激勵計算而設定的源阻抗。后一個阻抗只是為了后處理。

網友回復:

有一個貼片, 靠近貼片的饋線寬, 而靠外端的饋線細, 不知道在激勵端口時應該以哪段饋線的阻抗設置; \zgRzO'N
不是按照饋線的阻抗來設置
應該設置為：貼片天線的設計阻抗，在經過兩節微帶線轉換以后的值

網友回復:

謝謝樓上兩位, 比如說貼片輸入阻抗設計為100歐, 而微帶線阻抗為200歐,  是否在端口激勵時在第一步填入100歐, 而第二步填入200歐？

網友回復:

但是如果后一個阻抗選擇了的話，第一個阻抗就沒有意義了，至少從s參數來看的話，就只跟后面那個阻抗有關的...

網友回復:

請問，后處理具體是指歸一化嗎？那么前后兩個impedance，根據經驗，or whatever, 是否最好設置相同呢？
